स्टारवेल चीन के अग्रणी 150W कॉन्स्टेंट वोल्टेज ट्राईक डिमेबल एलईडी ड्राइवर निर्माताओं, आपूर्तिकर्ताओं और निर्यातकों में से एक है।

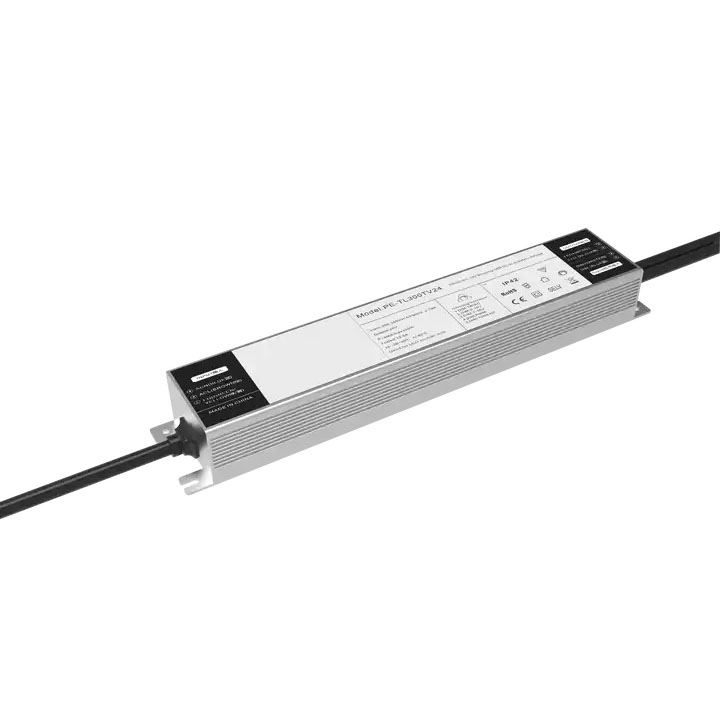

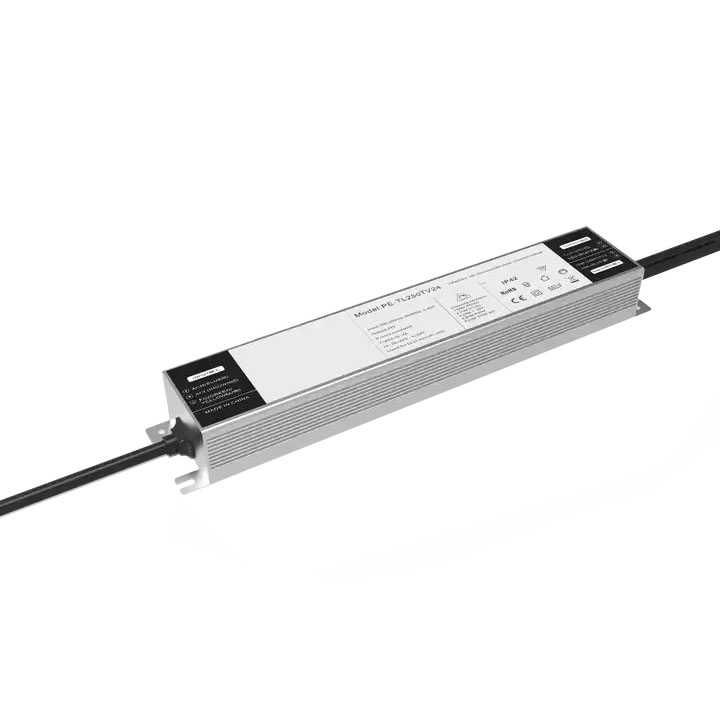

PE-TL150TV सीपीयू नियंत्रण को अपनाता है और विभिन्न प्रकार के नियंत्रण मोड डिजाइन करता है। डिमिंग धीमी गति से चालू और बंद होती है। उपयोग किए जाने वाले कच्चे माल प्रथम-पंक्ति ब्रांड और आयातित चिप अल्ट्रा डीप डिमिंग डिज़ाइन हैं, यह बाजार में विभिन्न प्रकार के बुद्धिमान डिमिंग सिस्टम और डिमर्स से मेल खाता है। एल्यूमीनियम मिश्र धातु खोल, तेजी से गर्मी अपव्यय, घटकों के थर्मल संतुलन को अधिक स्थिर बनाता है।
150W लगातार वोल्टेज ट्राइक डिमेबल एलईडी ड्राइवर विशेषताएं:
1. लगातार वोल्टेज ट्राइक डिमिंग ड्राइवर डिमिंग रेंज 0-100%
2. लीडिंग एज डिमर और लीडिंग एज डिमिंग सिस्टम को सपोर्ट करें
3. 0-10V / 1-10V / 10V PWM / 100k पोटेंशियोमीटर डिमिंग का समर्थन करें
4. कोई स्ट्रोबोस्कोपिक डिमिंग नहीं, सुपर संगत डिमिंग बिजली की आपूर्ति
5. सुरक्षा प्रकार: शॉर्ट सर्किट / ओवर करंट / ओवर वोल्टेज
6. एल्यूमीनियम मिश्र धातु खोल, तेजी से गर्मी लंपटता
7. अनोखा डिज़ाइन, धीमा चालू और धीमा कार्य
8. निरंतर वोल्टेज एलईडी स्ट्रिप लाइट और अन्य अनुप्रयोगों के लिए उपयुक्त
9. SELV सुरक्षा अतिरिक्त कम वोल्टेज मानक को पूरा करें
10. 5 साल की वारंटी
11. आकार: 230*47.5*32मिमी
150W लगातार वोल्टेज ट्राइक डिमेबल एलईडी ड्राइवर मॉडल सूची:
ट्राईक और 0/1-10V 2 इन 1 निरंतर वोल्टेज डिमिंग
शृंखला | नमूना | इनपुट | शक्ति | पीएफ | आउटपुट वोल्टेज | आउटपुट करेंट |
पीई702 20W |
PE702TV12 | AC200V-250V | 20W | 0.6पीएफ | 12वी | 1670एमए |
PE702TV24 | 24V | 830mA | ||||
पीई-एल80टीवी 80W |
पीई-एल80टीवी24 | AC200V-250V | 80W | 0.6पीएफ | 24V | 3.33ए |
पीई-टीएल60टीवी 60W |
PE-TL60TV24 | AC200V-250V | 60W | 0.6पीएफ | 24V | 2.5ए |
PE-TL60TV12 | AC200V-250V | 12वी | 5ए | |||
पीई-टीएल100टीवी 100W |
पीई-टीएल100टीवी24 | AC200V-250V | 100W | 0.6पीएफ | 24V | 4.2ए |
पीई-टीएल100टीवी12 | AC200V-250V | 12वी | 8.3ए | |||
पीई-टीएल150टीवी 150W |
पीई-टीएल150टीवी24 | AC200V-250V | 150W | 0.6पीएफ | 24V | 6.25ए |
पीई-टीएल120टीवी12 | AC200V-250V | 120W | 12वी | 10:00 पूर्वाह्न | ||
पीई-टीएल250टीवी 250W |
पीई-टीएल250टीवी24 | AC200V-250V | 250W | 0.6पीएफ | 24V | 10.5ए |
पीई-टीएल300टीवी 300W |
पीई-टीएल300टीवी24 | AC200V-250V | 300W | 0.6पीएफ | 24V | 12.5ए |
150W लगातार वोल्टेज ट्राइक डिमेबल एलईडी ड्राइवर अनुप्रयोग:
1. लगातार वोल्टेज लैंप पट्टी, हार्ड लैंप पट्टी
2. अग्रणी एज सिस्टम डिमिंग का समर्थन करें
3. विला, हाई-एंड होटल और अन्य अनुप्रयोग
4. अल्ट्रा थिन लाइट बॉक्स
150W लगातार वोल्टेज ट्राइक डिमेबल एलईडी ड्राइवर विशिष्टता:
नमूना | पीई-टीएल150टीवी24 | पीई-टीएल150टीवी12 | |
आउटपुट | आउटपुट वोल्टेज | 24Vdc | 12वीडीसी |
आउटपुट करेंट | 6.25A अधिकतम | 10ए मैक्स | |
अधिकतम आउटपुट वोल्टेज | 24Vdc ±0.25v | 12Vdc ±0.25v | |
बिजली उत्पादन | 150W अधिकतम | 120W अधिकतम | |
स्ट्रोब स्तर | कोई झिलमिलाहट नहीं | ||
डिमिंग रेंज | 0~100%, | ||
पीडब्लूएम डिमिंग फ्रीक्वेंसी | >3600K | ||
इनपुट | डिमिंग इंटरफ़ेस | ट्राईक, 0-10V/1-10V/10V PWM/100KRरेज़िस्टर DIM सिग्नल नियंत्रण करंट <0.1mA | |
इनपुट वोल्टेज रेंज | 200-250Vac 50/60Hz | ||
ऊर्जा घटक | 0.6 | ||
आगत बहाव | <1.5ए | ||
दक्षता(प्रकार) | 89.6% | 88% | |
इनरश करंट(प्रकार) | कोल्ड स्टार्ट80ए/376यूएस | ||
आवेशरोधी | एल-एन: 2 केवी | ||
लीकेज करंट | <0.5mA/230Vac | ||
पर्यावरण | वर्किंग टेम्परेचर | टीए: 45 डिग्री सेल्सियस टीसी: 85 डिग्री सेल्सियस | |
कार्यशील आर्द्रता | 20 ~ 95% आरएच, गैर-संघनक | ||
भंडारण तापमान, आर्द्रता | -40~80°C, 10~95%RH | ||
वाटरप्रूफ ग्रेड | आईपी42 | ||
सुरक्षा | अतिभार से बचाना | पावर≥102% रेटेड होने पर आउटपुट बंद कर दें, स्वतः ठीक हो जाता है। | |
शॉर्ट सर्किट सुरक्षा | शॉर्ट सर्किट होने पर स्वचालित रूप से बंद हो जाता है, स्वचालित रूप से ठीक हो जाता है। | ||
नॉन-लोड सुरक्षा | आउटपुट लगातार वोल्टेज। | ||
सुरक्षा | जोरदार प्रतिरोध | आई/पी-ओ/पी: 3750 वैक | |
अलगाव प्रतिरोध | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
ईएमसी प्रतिरक्षा | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
स्ट्रोब परीक्षण मानक | आईईईई 1789 | ||
अन्य | आयाम | 230(255)*47.5*32मिमी(एल×डब्ल्यू×एच) | |
पैकिंग | 288×35×60मिमी(एल×डब्ल्यू×एच) | ||
वज़न(G.W.) | 580±10 ग्राम | ||
व्याख्या करना | उपयोग के दौरान, कृपया इनपुट और आउटपुट वायरिंग पर ध्यान दें, और कनेक्शन को उल्टा न करें। सिग्नल इंटरफ़ेस को 15V से अधिक वोल्टेज से कनेक्ट करना मना है, अन्यथा बिजली की आपूर्ति क्षतिग्रस्त हो जाएगी बिजली आपूर्ति के उपयोग के दौरान, जब लोड पूर्ण लोड के करीब होता है, तो बिजली आपूर्ति आवास का तापमान थोड़ा अधिक होता है। एल्यूमीनियम की उच्च ताप अपव्यय दक्षता के कारण, आंतरिक तापमान सुनिश्चित किया जा सकता है सेवा जीवन बढ़ाया जा सकता है |
आयाम:
वायरिंग का नक्शा:
