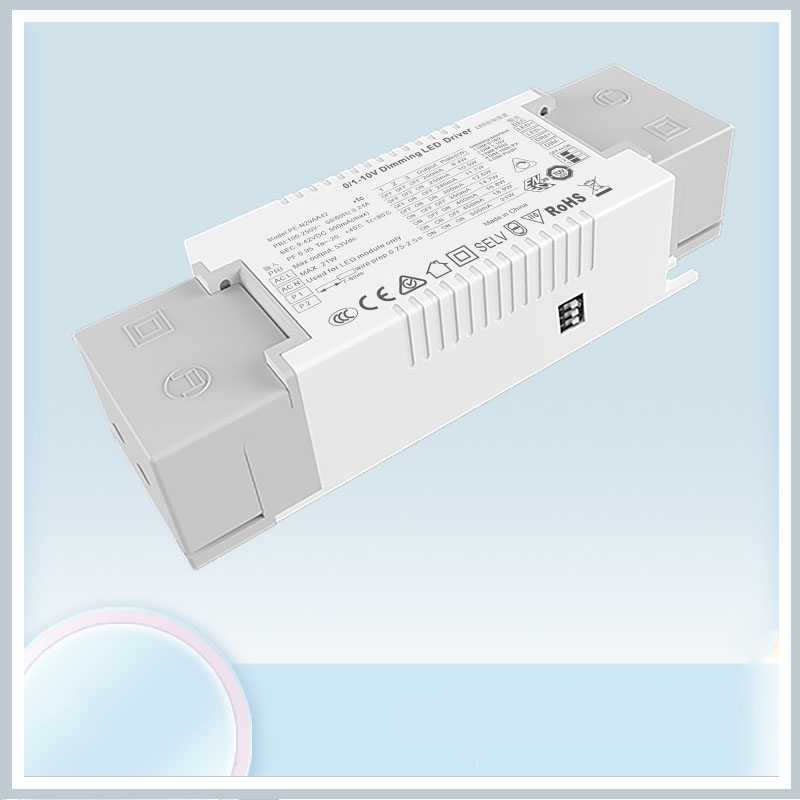

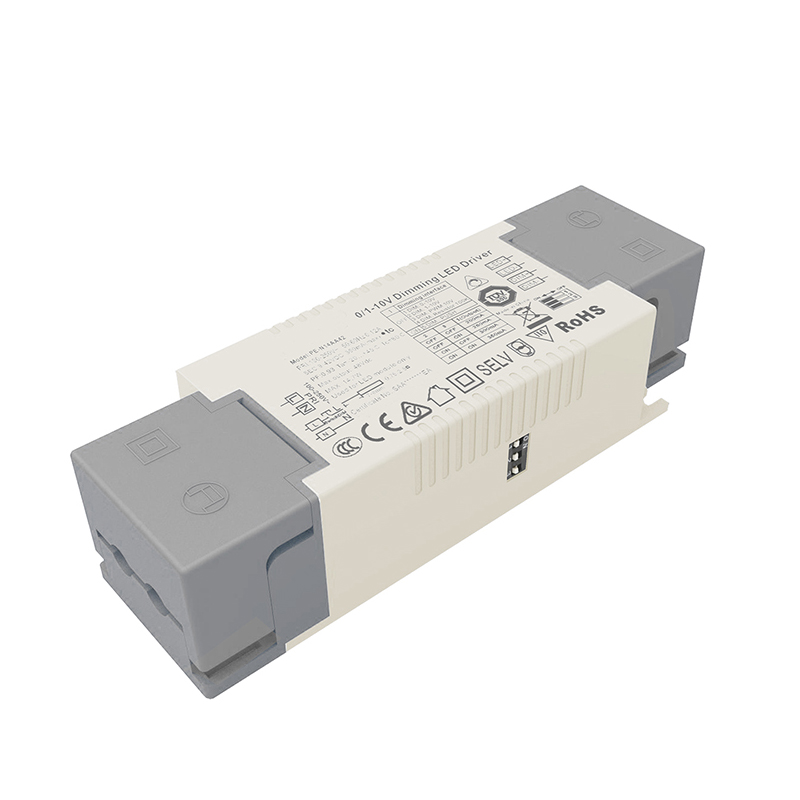

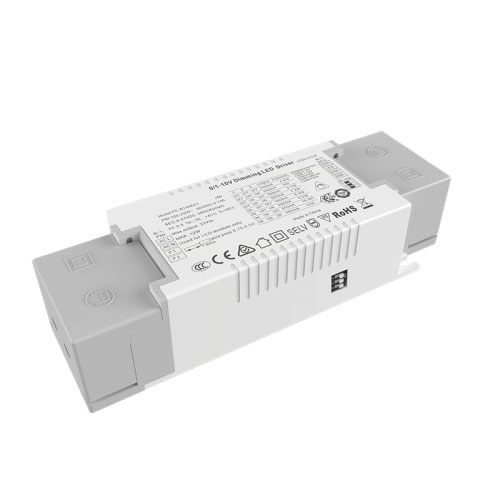

STARWELL एक प्रतिष्ठित चीनी निर्माता और आपूर्तिकर्ता है जिसके पास 20W कॉन्स्टेंट करंट 0-10V डिमेबल एलईडी ड्राइवर उत्पादन में विशेषज्ञता का वर्षों का अनुभव है। हम आपके साथ व्यावसायिक संबंध स्थापित करने की आशा करते हैं।
PE-N20AA का उपयोग दृश्य कोण धारणा चमक को प्राप्त करने के लिए डिमिंग वक्र और मिश्रित आवृत्ति नियंत्रण को नियंत्रित करने के लिए किया जाता है। उपयोग किए जाने वाले कच्चे माल पहली पंक्ति के ब्रांड हैं और आयातित चिप्स अल्ट्रा डीप डिमिंग के लिए डिज़ाइन किए गए हैं, यह बाजार पर विभिन्न प्रकार के बुद्धिमान डिमिंग सिस्टम से मेल खाता है, चमक को सटीक रूप से नियंत्रित करता है, धीमी स्टार्ट-अप और अल्ट्रा छोटे आकार के डिज़ाइन के साथ आता है।
20W लगातार चालू 0-10V डिमेबल एलईडी ड्राइवर विशेषताएं:
1. एकाधिक सिग्नल डिमिंग इंटरफेस को एकीकृत करें
2. स्ट्रोबोस्कोपिक के बिना डिजिटल नियंत्रण आउटपुट
3. एसी इनपुट 100-250v रेंज
4. प्राकृतिक वायु शीतलन, नमी-प्रूफ, गर्मी संचालन सिलिकॉन गर्मी अपव्यय प्रक्रिया
5. डीप डिमिंग डिजाइन
6. एकाधिक सुरक्षा कार्य
7. क्रिम्पिंग डिज़ाइन, सुविधाजनक और तेज़
8. टीयूवी सीई एसएए सी-टिक ईएनईसी प्रमाणपत्र
9. 127.5*43*30मिमी
20W लगातार चालू 0-10V डिमेबल एलईडी ड्राइवर मॉडल सूची:
0/1-10V निरंतर चालू डिमिंग
शृंखला | मंद | नमूना | इनपुट | शक्ति | पीएफ | आउटपुट वोल्टेज | आउटपुट करेंट |
पीई-एन14एए 3-14.7W |
0-10V 1-10V पीडब्लूएम 10वी 100K अवरोध धकेलना |
पीई-एन14एए24 | AC100-250V | 12W | 0.88-0.96पीएफ टीएचडी<10% | 9-24V | 200/250/280/300/350/400/450/500mA |
पीई-एन14एए42 | 14.7W | 9-42V | 150/180/200/250/280/300/320/350mA | ||||
PE-N20AA 12-20W |
0-10V 1-10V पीडब्लूएम 10वी 100K रोकनेवाला धक्का |
PE-N20AA24 | AC100-250V | 19.2W | 0.88-0.96पीएफ टीएचडी<10% | 9-24V | 450/500/550/600/650/700/750/800mA |
PE-N20AA42 | 21W | 9-42V | 200/250/280/300/350/400/450/500mA |
20W लगातार चालू 0-10V डिमेबल एलईडी ड्राइवर अनुप्रयोग:
1. एलईडी मोनोक्रोम प्रकाश स्रोत
2.विला बुद्धिमान प्रकाश व्यवस्था
3. वायरलेस इंटेलिजेंट लाइटिंग सिस्टम तक पहुंचा जा सकता है
4.संग्रहालय की रोशनी
5. उच्च अंत वाणिज्यिक प्रकाश व्यवस्था
20W लगातार चालू 0-10V डिमेबल एलईडी ड्राइवर विशिष्टता:
नमूना | पीई-एन14एए42 | पीई-एन14एए24 | PE-N20AA42 | PE-N20AA24 | |
आउटपुट | आउटपुट वोल्टेज | 9-42वीडीसी | 9-24Vdc | 9-42वीडीसी | 9-24Vdc |
अधिकतम आउटपुट वोल्टेज | 42वीडीसी | 24Vdc | 42वीडीसी | 24Vdc | |
नॉन-लोड आउटपुट वोल्टेज | 53वीडीसी | 33वीडीसी | 53वीडीसी | 33वीडीसी | |
आउटपुट करेंट | 150/180/200/250 /280/300/320/350एमए |
200/250/280/300 /350/400/450/500एमए |
200/250/280/300 /350/400/450/500एमए |
450/500/550/600 /650/700/750/800एमए |
|
बिजली उत्पादन | 2W~14.7W | 2W~12W | 2W~21W | 4W~19.2W | |
स्ट्रोब स्तर | कोई झिलमिलाहट नहीं | ||||
डिमिंग रेंज | 0~100%, एलईडी 0.3% संभव पर प्रारंभ। | ||||
पीडब्लूएम डिमिंग फ्रीक्वेंसी | >3600Hz | ||||
वर्तमान सटीकता | ±5% | ||||
पावर डाउन मोड | कोई सिग्नल अधिकतम चमक आउटपुट नहीं | ||||
इनपुट | डिमिंग इंटरफ़ेस | 0-10V 1-10V सिग्नल इंटरफ़ेस करंट <2ma / PUSH(P1 P2) | |||
इनपुट वोल्टेज रेंज | 100-250Vac | ||||
आवृत्ति | 50/60हर्ट्ज़ | ||||
आगत बहाव | <0.14A ac230v | <0.23A ac230v | |||
ऊर्जा घटक | पीएफ>0.95/230V एसी (पूरे लोड पर) | पीएफ>0.96/230V एसी (पूरे लोड पर) | |||
टीएचडी | 230Vac@THD <10% (पूरे लोड पर) | ||||
दक्षता(प्रकार) | 82% | 84% | |||
इनरश करंट(प्रकार) | कोल्ड स्टार्ट30ए@230वैक | ||||
आवेशरोधी | एल-एन: 1.5 केवी | ||||
लीकेज करंट | <0.25mA/230Vac | ||||
पर्यावरण | वर्किंग टेम्परेचर | टीए: 45 डिग्री सेल्सियस टीसी: 80 डिग्री सेल्सियस | |||
कार्यशील आर्द्रता | 20 ~ 95% आरएच, गैर-संघनक | ||||
भंडारण तापमान, आर्द्रता | -40~80°C, 10~95%RH | ||||
अस्थायी.गुणांक | ±0.03%/°C(0-50)°C | ||||
कंपन | 10~500 हर्ट्ज़, 2जी 12 मिनट/1चक्र, अवधि 72 मिनट के लिए। प्रत्येक X, Y, Z अक्षों के अनुदिश। | ||||
सुरक्षा | ज़रूरत से ज़्यादा गरम संरक्षण | यदि पीसीबी तापमान ≥110°C है, तो आउटपुट करंट को बुद्धिमानी से समायोजित या बंद करना, स्वचालित रूप से ठीक हो जाता है। | |||
अतिभार से बचाना | पावर≥102% रेटेड होने पर आउटपुट बंद कर दें, स्वतः ठीक हो जाता है। | ||||
शॉर्ट सर्किट सुरक्षा | शॉर्ट सर्किट होने पर स्वचालित रूप से बंद हो जाता है, स्वचालित रूप से ठीक हो जाता है। | ||||
नॉन-लोड सुरक्षा | आउटपुट लगातार वोल्टेज। | ||||
सुरक्षा और ईएमसी |
जोरदार प्रतिरोध | आई/पी-ओ/पी: 3750 वैक | |||
अलगाव प्रतिरोध | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||||
सुरक्षा मानकों | आईईसी/ईएन61347-1, आईईसी/ईएन61347-2-13 | ||||
ईएमसी उत्सर्जन | EN55015, EN61000-3-2 क्लास सी, IEC61000-3-3 | ||||
ईएमसी प्रतिरक्षा | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||||
स्ट्रोब परीक्षण मानक | आईईईई 1789 | ||||
अन्य | आयाम | 127.5(97)×43×30मिमी(एल×डब्ल्यू×एच) | |||
पैकिंग | डिब्बा | ||||
वज़न(G.W.) | 192 ग्राम ± 10 ग्राम |
आयाम:
एलईडी वर्तमान चयन:
0-10V डिमिंग आरेख:
पुश डिमिंग डेग्राम:
मार्गदर्शन का उपयोग:
जब तक अन्यथा निर्दिष्ट न हो, सभी विशिष्टताओं और मापदंडों को 230VAC इनपुट, रेटेड लोड और 25 ℃ परिवेश तापमान पर मापा जाता है
इस उत्पाद में इनपुट पर एक प्रेस लाइन कैप है, सेल्फ-लॉकिंग क्लैंपिंग के साथ, इसे एक स्क्रूड्राइवर के साथ खोला जा सकता है, फिर आप एसी लाइन एल और नल लाइम एन से जुड़े इनपुट टर्मिनल को देखेंगे, आउटपुट टर्मिनल कनेक्ट होगा उत्पाद लेबल के अनुसार, सकारात्मक और नकारात्मक ध्रुव पर ध्यान दें।
1:कृपया इनपुट और आउटपुट के बीच अंतर पर ध्यान दें, सही ढंग से कनेक्ट करें, फिर पावर ऑन करें
2: कृपया पहले डीसी आउटपुट का लोड कनेक्ट करें, जांच के बाद ड्राइवर खोलें; निरंतर चालू मोड में, यदि खुले सर्किट पर बिजली चालू है, तो कृपया ड्राइवर को बंद कर दें और एलईडी को तब तक कनेक्ट न करें जब तक कि आउटपुट द्वारा संग्रहीत विद्युत ऊर्जा जारी न हो जाए, अन्यथा यह एलईडी को नुकसान पहुंचा सकता है;
3. इस प्रकार का ड्राइवर केवल एलईडी लैंप के उपयोग तक ही सीमित है, इनपुट वोल्टेज रेंज AC100-250V है, गर्मी इन्सुलेशन कपास और अन्य आइटम जो उत्पाद के गर्मी अपव्यय में बाधा डालते हैं, जो निर्दिष्ट के तहत उत्पाद के अनुरूप है आउटपुट वोल्टेज, वर्तमान सीमा, उपयोग पर्यावरण का तापमान -20-45 डिग्री है, और सतह पर्यावरण की स्थितियों को कवर नहीं कर सकती है, इस उत्पाद पर 5 साल की मुफ्त वारंटी है।
1. डिमिंग ड्राइवर को पहली बार कनेक्ट करने के बाद एलईडी लैंप चमकता नहीं है, कृपया एसी इनपुट बंद करें और निम्नानुसार जांच करें:
1) डीसी आउटपुट खराब संपर्क है या नहीं;
2) क्या डीसी आउटपुट ध्रुवीयता उलट है, या एलईडी बोर्ड वेल्डेड विरोधी है;
3) क्या एसी इनपुट खराब संपर्क है, इन विफलताओं को दूर करने के बाद परीक्षण करें;
2. डिवाइस में अच्छा कनेक्शन, एलईडी लाइटें हैं, लेकिन एलईडी टिमटिमाती है, कृपया एसी इनपुट बंद करें और निम्नानुसार जांच करें:
1).पैरामीटर और वास्तविक पैरामीटर मेल खाते हैं या नहीं।
2).यदि उपयोग के संबंध में आपके कोई प्रश्न हों तो कृपया समय पर हमसे संपर्क करें, हम आपकी समस्याओं का समाधान करने की पूरी कोशिश करेंगे।
0-10V और 1-10V के बीच अंतर:
1.जब 0/10V डिमर को अधिकतम 10V पर समायोजित किया जाता है, तो आउटपुट करंट पावर आउटपुट के 100% तक पहुंच जाएगा, और चमक 100% तक पहुंच जाएगी। जब 0-10V डिमर को 0V पर समायोजित किया जाता है, तो करंट न्यूनतम होगा, और प्रकाश बंद हो जाएगा; जब 1-10V डिमिंग को 1V पर समायोजित किया जाता है, तो करंट न्यूनतम होता है
और लाइट बंद है.
2.0-10V और 1-10V डिमिंग के बीच अंतर: अलग-अलग शुरुआती और समापन वोल्टेज, 0-10V 0.7V पर चालू है, (न्यूनतम चमक) 1-10V 1.2V (न्यूनतम चमक) पर है।
3.डिजिटल डिमिंग ड्राइवर 0-10V और 1-10V डिमिंग स्वचालित पहचान दो डिमिंग मोड।
4.एक ही सिग्नल सर्किट एक ही समय में प्रकाश और अंधेरे को नियंत्रित करता है।
5.डिमर (डिमिंग सिस्टम) को 0-10V और 1-10V डिमिंग सिग्नल में विभाजित किया गया है।
6.डिमिंग अनुकूलता सिग्नल लाइन की नियंत्रण दूरी और नियंत्रण बिजली आपूर्ति की संख्या से संबंधित है। यदि संख्या बहुत बड़ी है या सिग्नल लाइन बहुत लंबी है, तो नीचे समायोजित नहीं किया जा सकता और बंद समायोजित नहीं किया जा सकता जैसी समस्याएं उत्पन्न होंगी।
उत्पाद वारंटी का दायरा:
1. बिजली आपूर्ति को नुकसान पहुंचाने के लिए सिग्नल नियंत्रण इंटरफ़ेस को 15V से अधिक वोल्टेज से नहीं जोड़ा जाएगा
2. इनपुट और आउटपुट कनेक्शन उलट जाते हैं, जिसके परिणामस्वरूप बिजली की क्षति होती है
3. पानी घुसने से बिजली आपूर्ति खराब हो गई है
