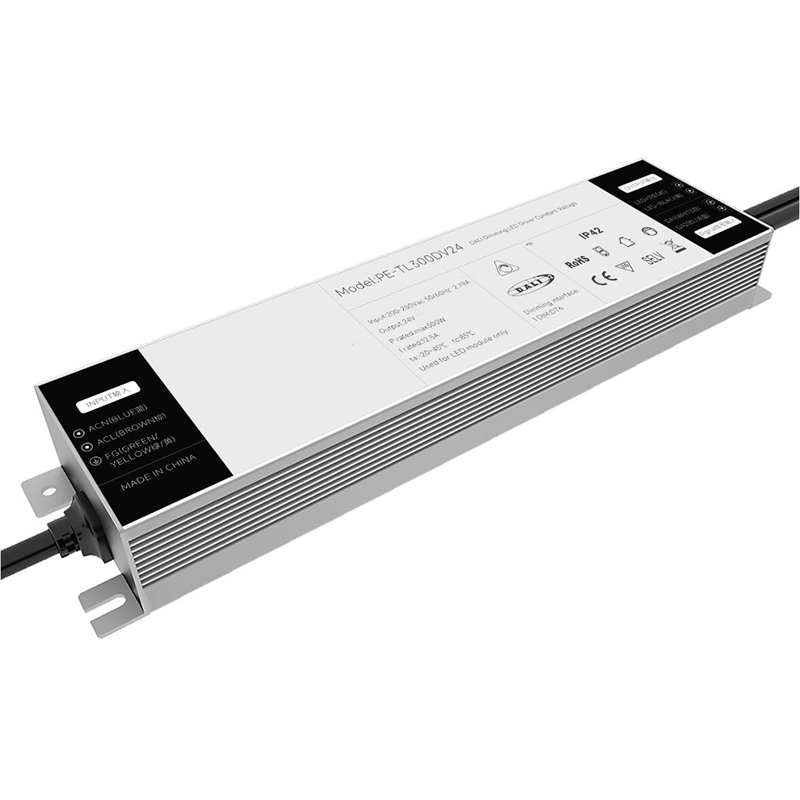

300W लगातार वोल्टेज DALI LED ड्राइवर

300W कॉन्स्टेंट वोल्टेज DALI LED ड्राइवर एक प्रकार का LED ड्राइवर है जिसे विशेष रूप से LED लाइटिंग सिस्टम के साथ काम करने के लिए डिज़ाइन किया गया है जिसके लिए निरंतर वोल्टेज बिजली की आपूर्ति की आवश्यकता होती है। यह DALI (डिजिटल एड्रेसेबल लाइटिंग इंटरफ़ेस) नियंत्रण प्रोटोकॉल के साथ संगत है, जो एलईडी रोशनी के डिजिटल नियंत्रण और मंदता की अनुमति देता है।

जांच भेजें

PE-TL300DV विशेष एल्यूमीनियम शेल वेल्डिंग प्रक्रिया, एल्यूमीनियम शेल और आंतरिक गर्मी चालन सिलिका जेल गर्मी लंपटता, अधिक स्थिर उपयोग को अपनाता है, सभी कच्चे माल प्रथम-पंक्ति ब्रांड हैं, और आयातित चिप्स अधिक हैं। डीप डिमिंग डिज़ाइन बाज़ार में विभिन्न ब्रांडों के इंटेलिजेंट डिमिंग सिस्टम से मेल खाता है। एंटी सर्ज वोल्टेज 2KV, स्मूथ डिमिंग, कोई स्ट्रोबोस्कोपिक नहीं, डिमिंग प्रक्रिया में कम शोर।

विशेषताएँ:

1. दली मानक इंटरफ़ेस दली 144 मानकों का अनुपालन करता है

2. दली2 प्रमाणीकरण, दली सदस्य

3. डिजिटल नियंत्रण, आउटपुट कोई झिलमिलाहट नहीं

4. अंतर्राष्ट्रीय सामान्य एसी इनपुट 100-250V रेंज

5. प्राकृतिक वायु शीतलन, नमी-प्रूफ, गर्मी संचालन, सिलिका जेल गर्मी अपव्यय प्रक्रिया

6. स्व-विकसित गहराई डिमिंग वक्र

7. एकाधिक सुरक्षा कार्य

8. विशेष एल्यूमीनियम वेल्डिंग प्रक्रिया, अल्ट्रा छोटी मात्रा डिजाइन

9. ईआरपी मानक का अनुपालन, और स्टैंडबाय बिजली की खपत 0.5W से कम है

10. आकार: 265 *63*35 मिमी

मॉडल सूची:

300W लगातार वोल्टेज DALI LED ड्राइवर

शृंखला	डिमग प्रकार	नमूना	इनपुट	शक्ति	पीएफ	आउटपुट वोल्टेज	आउटपुट करेंट
पीई-IL60DV 60W	डाली	PE-IL60DV24	AC100V-250V	60W	0.96पीएफ टीएचडी<10%	24V	2.5ए
		पीई-IL60DV12				12वी	5ए
पीई-आईएल100डीवी 100W	डाली	पीई-IL100DV24	AC100V-250V	100W	0.96पीएफ टीएचडी<10%	24V	4.17ए
		पीई-IL100DV12				12वी	8.3ए
पीई-IL150DV 150W	डाली	पीई-IL150DV24	AC100V-250V	150W	0.96पीएफ टीएचडी<10%	24V	6.25ए
		पीई-IL150DV12				12वी	10:00 पूर्वाह्न
पीई-टीएल250डीवी 250W	डाली	पीई-टीएल250डीवी12	AC100V-250V	250W	0.96पीएफ टीएचडी<10%	24V	10.41ए
		पीई-टीएल250डीवी24				12वी	20.83ए
पीई-टीएल300डीवी 250W	डाली	पीई-टीएल300डीवी12	AC100V-250V	300W	0.96पीएफ टीएचडी<10%	24V	12.5ए
		पीई-टीएल350डीवी24				12वी	25ए

आवेदन पत्र:

1.एलईडी स्ट्रिप लाइट

2. विला बुद्धिमान प्रकाश व्यवस्था

3. इसे DALI इंटेलिजेंट लाइटिंग सिस्टम से जोड़ा जा सकता है

4.संग्रहालय की रोशनी

विशिष्टता:

नमूना		पीई-टीएल300डीवी24	पीई-टीएल300डीवी12
आउटपुट	आउटपुट वोल्टेज	24Vdc	12वीडीसी
	अधिकतम आउटपुट वोल्टेज	12.5ए	25ए
	कोई लोड आउटपुट वोल्टेज नहीं	24Vdc	12वीडीसी
	लोड पावर रेंज	0-12.5ए	0-25ए
	बिजली उत्पादन	0-300W	0-300W
	स्ट्रोब स्तर	कोई झिलमिलाहट नहीं
	डिमिंग रेंज	0~100%，LEDशुरूआत 0.03%संभव।
	पीडब्लूएम डिमिंग फ्रीक्वेंसी	>3600Hz
	वर्तमान सटीकता	±3%
	पावर डाउन मोड	बिजली बंद होने पर मेमोरी कार्य करती है
इनपुट	डिमिंग इंटरफ़ेस	DALI (IEC62386) सिग्नल कंट्रोल करंट <2mA
	इनपुट वोल्टेज रेंज	100-250Vac
	आवृत्ति	50/60हर्ट्ज़
	आगत बहाव	<1.7ए एसी100वी
	ऊर्जा घटक	पीएफ>0.98/100V एसी (पूरे लोड पर)
	टीएचडी	230Vac@THD <8% (पूर्ण लोड पर)
	दक्षता(प्रकार)	89%	88%
	अतिरिक्त बिजली	0.4W
	इनरश करंट(प्रकार)	कोल्ड स्टार्ट48A@230Vac
	आवेशरोधी	एल-एन: 2 केवी
	लीकेज करंट	<0.25mA/230Vac
पर्यावरण	वर्किंग टेम्परेचर	टीए: 45 डिग्री सेल्सियस टीसी: 80 डिग्री सेल्सियस
	कार्यशील आर्द्रता	20 ~ 95% आरएच, गैर-संघनक
	भंडारण तापमान, आर्द्रता	-40~80°C, 10~95%RH
	अस्थायी.गुणांक	±0.03%/°C(0-50)°C
	कंपन	10~500 हर्ट्ज़, 2जी 12 मिनट/1चक्र, अवधि 72 मिनट के लिए। प्रत्येक X, Y, Z अक्षों के अनुदिश।
सुरक्षा	ज़रूरत से ज़्यादा गरम संरक्षण	यदि पीसीबी तापमान ≥110°C है, तो आउटपुट करंट को बुद्धिमानी से समायोजित या बंद करना, स्वतः ठीक हो जाता है।
	अतिभार से बचाना	पावर≥102% रेटेड होने पर आउटपुट बंद कर दें, स्वतः ठीक हो जाता है।
	शॉर्ट सर्किट सुरक्षा	शॉर्ट सर्किट होने पर स्वचालित रूप से बंद हो जाता है, स्वचालित रूप से ठीक हो जाता है।
	नॉन-लोड सुरक्षा	आउटपुट लगातार वोल्टेज।
सुरक्षा और ईएमसी	जोरदार प्रतिरोध	आई/पी-ओ/पी: 3750 वैक
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानकों	आईईसी/ईएन61347-1, आईईसी/ईएन61347-2-13
	ईएमसी उत्सर्जन	EN55015, EN61000-3-2 क्लास सी, IEC61000-3-3
	ईएमसी प्रतिरक्षा	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब परीक्षण मानक	आईईईई 1789
अन्य	आयाम	2656335मिमी(एल×डब्ल्यू×एच)
	पैकिंग	डिब्बा
	वज़न(G.W.)	604 ग्राम ± 10 ग्राम

आयाम:

लेबल:

वायरिंग का नक्शा:

असामान्य स्थितियाँ और संबंधित उपचार विधियाँ:

डिजिटल एड्रेसेबल लाइटिंग इंटरफ़ेस (DALI)

DALI स्लेव यूनिट केवल मास्टर यूनिट अनुरोधों पर डेटा भेजेगी, यानी कमांड आंसरिंग मोड अपनाएगी

एक ही DALI नेटवर्क में अधिकतम 64 दास इकाइयाँ हैं, प्रत्येक इकाई का एक अलग पता (संक्षिप्त पता) है, एक साल्वे इकाई को एक निश्चित समूह को भी सौंपा जा सकता है, और एक दास इकाई अलग समूह से संबंधित हो सकती है, साल्वे इकाई मौजूद हो सकती है एक ही समय में अधिकतम 16 समूह, प्रत्येक इकाई 16 परिदृश्य निर्धारित कर सकती है।

DALI प्रोटोकॉल की मुख्य विशेषताएं

1)अतुल्यकालिक धारावाहिक संचार।

2) 1200 बॉड दर, मैनचेस्टर एन्कोडिंग प्रारूप का उपयोग करते हुए।

3)दो झूठ अंतर संकेत.

4) उच्च स्तर जब अंतर वोल्टेज 9.5V से बड़ा होता है।

5) निम्न स्तर जब अंतर वोल्टेज 6.5V से कम हो।

6)मास्टर यूनिट संचार प्रक्रिया को नियंत्रित करती है।

7) एक DALI बस 64 स्लेव इकाइयों से जुड़ सकती है।

8) प्रत्येक दास इकाई को व्यक्तिगत रूप से संबोधित किया जा सकता है।

DALI विद्युत विशिष्टता

निष्क्रिय अवस्था में, मशीन इकाई विधि से बस को नियंत्रित करने के लिए：

1) सामान्य समय में उच्च आउटपुट पावर, होल्ड सिग्नल में हस्तक्षेप नहीं।
