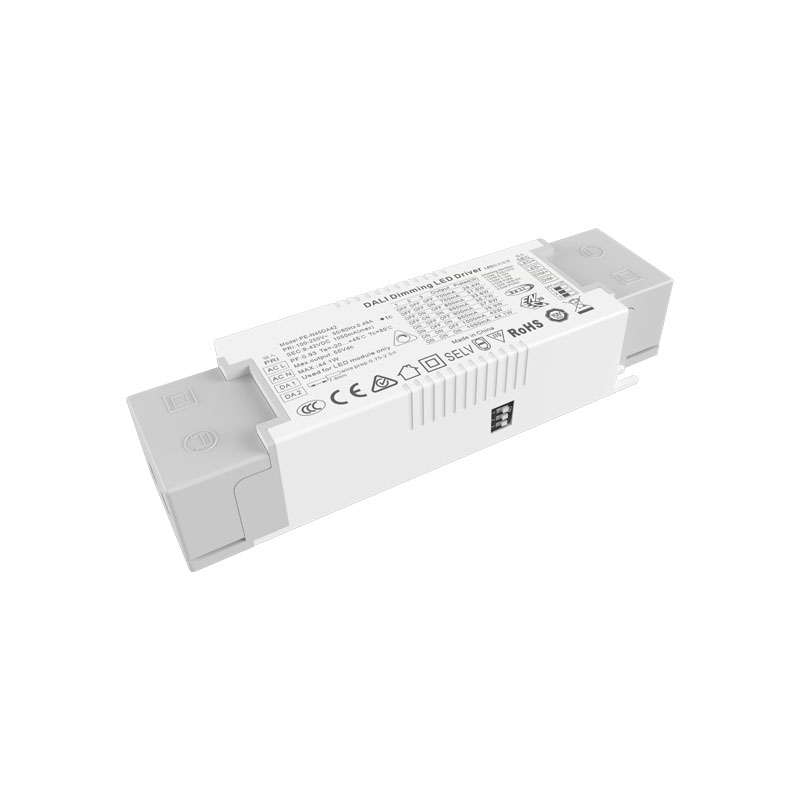

30W लगातार चालू DALI डिमेबल एलईडी ड्राइवर

स्टारवेल उच्च गुणवत्ता और उचित मूल्य के साथ पेशेवर अग्रणी चीन 30W कॉन्स्टेंट करंट DALI डिमेबल एलईडी ड्राइवर निर्माताओं में से एक है। हमसे संपर्क करने के लिए आपका स्वागत है.
DALI (डिजिटल एड्रेसेबल लाइटिंग इंटरफ़ेस) डिजिटल लाइटिंग नियंत्रण प्रणाली को प्रबंधित करने में आसान इलेक्ट्रॉनिक गिट्टी, ट्रांसफार्मर, एलईडी, आपातकालीन रोशनी और निकास संकेतों के नियंत्रण के लिए एक अंतरराष्ट्रीय मानक है।

जांच भेजें

प्रतिस्पर्धी मूल्य पर उत्कृष्ट गुणवत्ता की पेशकश करने वाले 30W कॉन्स्टेंट करंट DALI डिमेबल एलईडी ड्राइवर के चीनी निर्माताओं में से एक, STARWELL है। संपर्क करने के लिए स्वतंत्र महसूस करें।

DALI डिमिंग एलईडी ड्राइवर उच्च शक्ति कारक, उच्च दक्षता, उच्च परिशुद्धता के साथ मेरी कंपनी द्वारा विकसित निरंतर चालू डिमिंग एलईडी ड्राइवरों में से एक है, कुशल स्थिर कम हानि स्विच नियंत्रण चिप का उपयोग और उच्च प्रदर्शन घटक इसे कम शोर के साथ बनाते हैं, ऊर्जा की बचत, पर्यावरण संरक्षण, लंबे जीवन और अन्य विशेषताएं।

PE-N30DA में DALI/ पुश/ 0-10V/1-10V/PWM/R DIM छह डिमिंग तरीके हैं, डिमिंग फ़ंक्शन को बदलने के लिए DIP स्विच का उपयोग करें, एक दूसरे के साथ हस्तक्षेप न करें, एक ही समय में मौजूद न हों।

डिमिंग इंटरफ़ेस:

1. DALI डिमिंग, मानक DALI सिग्नल इंटरफ़ेस का उपयोग करें। मार्कर में सभी DALI नियंत्रण प्रणाली के साथ मिलान किया जा सकता है।

2.0-10V डिमिंग, मानक 0-10V /100K प्रतिरोध/10V PWM डिमिंग का उपयोग करें।

30W लगातार चालू DALI डिमेबल एलईडी ड्राइवर विशेषताएं:

1. एकीकृत DALI/पुश/0-10V/1-10V/PWM/R DIM मानक डिमिंग इंटरफ़ेस

2. PUSH डिमिंग का एहसास करने के लिए PUSH फ़ंक्शन के साथ

3. डिजिटल नियंत्रण आउटपुट, झिलमिलाहट मुक्त

4. अंतर्राष्ट्रीय सामान्य एसी इनपुट 100-250V रेंज

5. सुरक्षा प्रकार: शॉर्ट सर्किट / ओवर करंट / ओवर वोल्टेज

6. प्राकृतिक ठंडी हवा

7. स्क्रू द्वारा लॉक किया गया बड़ा टर्मिनल

8. आर्थिक और सुविधाजनक स्थापना

9. विश्व प्रकाश उपकरण सुरक्षा मानकों के अनुरूप

10. संरक्षण वर्ग II

11. 5 साल की वारंटी

12. टीयूवी सीई एसएए ईएनईसी प्रमाणपत्र

13. आकार: 147.5*43*30मिमी

30W लगातार चालू DALI डिमेबल एलईडी ड्राइवर मॉडल सूची:

DALI निरंतर चालू डिमिंग

शृंखला	मंद	नमूना	इनपुट	शक्ति	पीएफ	आउटपुट वोल्टेज	आउटपुट करेंट
पीई-एन14डीए 12-14.7W	DALI/पुश/0-10V/1-10V/ 100K रेसिस्टर/PWM	पीई-एन14डीए24	AC100-250V	12w	0.88-0.96पीएफ टीएचडी<10%	9-24V	200/250/280/300/350/400/450/500mA
पीई-एन14डीए 12-14.7W	DALI/पुश/0-10V/1-10V/ 100K रेसिस्टर/PWM	पीई-एन14डीए42	AC100-250V	14.7W	0.88-0.96पीएफ टीएचडी<10%	9-42V	150/180/200/250/280/300/320/350एमए
PE-N20DA 12-20W	DALI/पुश/0-10V/1-10V/ 100K रेसिस्टर/PWM	PE-N20DA24	AC100-250V	19.2W	0.88-0.96पीएफ टीएचडी<10%	9-24V	450/500/550/600/650/700/750/800mA
PE-N20DA 12-20W	DALI/पुश/0-10V/1-10V/ 100K रेसिस्टर/PWM	PE-N20DA42	AC100-250V	21W	0.88-0.96पीएफ टीएचडी<10%	9-42V	200/250/280/300/350/400/450/500mA
पीई-एन30डीए 20-30W	DALI/पुश/0-10V/1-10V/ 100K रेसिस्टर/PWM	PE-N30DA42	AC100-250V	29.4W	0.88-0.96पीएफ टीएचडी<10%	9-42V	350/400/450/500/550/600/650/700mA
पीई-एन45डीए 30-45W	DALI/पुश/0-10V/1-10V /100K रेसिस्टर/PWM	पीई-एन45डीए42	AC100-250V	44.1W	0.88-0.96पीएफ टीएचडी<10%	9-42V	700/750/800/850/900/950/1000/1050mA
N60DA के लिए 30-60W	DALI/पुश/0-10V/1-10V/ 100K रेसिस्टर/PWM	पीई-एन60डीए42	AC200-250V	58.8W	0.88-0.96पीएफ टीएचडी<10%	9-42V	700/800/900/ 1000/1100/1200/ 1300/1400mA

30W लगातार चालू DALI डिमेबल एलईडी ड्राइवर अनुप्रयोग:

DALI (डिजिटल एड्रेसेबल लाइटिंग इंटरफ़ेस) LED ड्राइवर का उपयोग विभिन्न परिदृश्यों में किया जाता है। यहां कुछ सामान्य अनुप्रयोग दिए गए हैं:

1. वाणिज्यिक भवन प्रकाश व्यवस्था

2. शैक्षणिक संस्थान

3. स्वास्थ्य सुविधाएं

4. आतिथ्य उद्योग

5. खुदरा स्टोर

6. वास्तुशिल्प प्रकाश व्यवस्था

7. बाहरी प्रकाश व्यवस्था

30W लगातार चालू DALI डिमेबल एलईडी ड्राइवर विशिष्टता:

नमूना		PE-N30DA42	पीई-एन45डीए42
आउटपुट	आउटपुट वोल्टेज	9-42वीडीसी	9-42वीडीसी
	अधिकतम आउटपुट वोल्टेज	42वीडीसी	42वीडीसी
	नॉन-लोड आउटपुट वोल्टेज	55Vdc	55Vdc
	आउटपुट करेंट	550/600/650/700mA	900/950/1000/1050mA
	बिजली उत्पादन	4.95W~29.4W	8.1W~44.1W
	स्ट्रोब स्तर	कोई झिलमिलाहट नहीं
	डिमिंग रेंज	0~100%，LEDशुरूआत 0.03%संभव।
	पीडब्लूएम डिमिंग फ्रीक्वेंसी	>3600Hz
	वर्तमान सटीकता	±3%
	लहर और शोर	≤2V (कोई डिमिंग नहीं)
इनपुट	डिमिंग इंटरफ़ेस	DALI (IEC62386), पुश /0-10V/1-10V/PWM/100KR DIM सिग्नल नियंत्रण करंट <0.1mA
	इनपुट वोल्टेज रेंज	100-250Vac
	आवृत्ति	50/60हर्ट्ज़
	आगत बहाव	<0.37ए		<0.56ए
	ऊर्जा घटक	पीएफ>0.95/100Vac, पूर्ण लोड पर		पीएफ>0.95/100Vac, पूर्ण लोड पर
	टीएचडी	230Vac@THD ≤15% (पूर्ण लोड)
	दक्षता(tys.)	88% पूर्ण भार		88% पूर्ण भार
	इनरश करंट(प्रकार)	कोल्ड स्टार्ट 3.7A@230Vac		कोल्ड स्टार्ट 5.6A@230Vac
	विरोधी उछाल	एल-एन: 2 केवी
	रिसाव धारा	<0.25mA/230Vac
पर्यावरण	कार्य तापमान	टीए: 45°C टीसी: 80°C
	कार्यशील आर्द्रता	20 ~ 95% आरएच, गैर-संघनक
	भंडारण तापमान, आर्द्रता	-40 ~ 80°C, 10~95%RH
	अस्थायी. गुणक	±0.03%/°C(0-50)°C
	कंपन	10~500 हर्ट्ज़, 2जी 12 मिनट/1चक्र, अवधि 72 मिनट के लिए। प्रत्येक X, Y, Z अक्षों के अनुदिश।
सुरक्षा	ज़रूरत से ज़्यादा गरम संरक्षण	यदि पीसीबी तापमान ≥110°C है, तो आउटपुट करंट को बुद्धिमानी से समायोजित या बंद करना, स्वतः ठीक हो जाता है।
	ओवर लोड संरक्षण	पावर≥102% रेटेड होने पर आउटपुट बंद कर दें, स्वतः ठीक हो जाता है।
	शॉर्ट सर्किट संरक्षण	शॉर्ट सर्किट होने पर स्वचालित रूप से बंद हो जाता है, स्वचालित रूप से ठीक हो जाता है।
	नॉन-लोड सुरक्षा	आउटपुट लगातार वोल्टेज।
सुरक्षा एवं ईएमसी	वोल्टेज का सामना करें	आई/पी-ओ/पी: 3750 वैक
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानक	आईईसी/ईएन61347-1, आईईसी/ईएन61347-2-13
	ईएमसी उत्सर्जन	EN55015, EN61000-3-2 क्लास सी, IEC61000-3-3
	ईएमसी प्रतिरक्षा	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब परीक्षण मानक	आईईईई 1789
अन्य	आयाम	147.5(117)×43×30मिमी(एल×डब्ल्यू×एच)
	पैकिंग	पीई बैग
	वज़न(G.W.)	187 ग्राम/245 ग्राम±10 ग्राम

आयाम:

लेबल:

एलईडी वर्तमान चयन:

8 वैकल्पिक धाराओं के त्वरित चयन के लिए डीआईपी स्विच (नीचे दी गई तालिका देखें)।

डीआईपी स्विच द्वारा करंट सेटिंग के बाद, बिजली बंद करें और फिर नए करंट को प्रभावी बनाने के लिए पावर ऑन करें।

जैसे एलईडी 3.2V/पीसी: 9-24V श्रृंखला में 3-7 पीसी एलईडी को शक्ति दे सकता है, 9-42 वी 3-12 पीसी एलईडी को शक्ति प्रदान कर सकता है, श्रृंखला में एलईडी की अधिकतम मात्रा एलईडी के वास्तविक वोल्टेज के अधीन होगी।

DALI मंद वायरिंग आरेख:

0-10V dim wiring diagram:

पुश डिम वायरिंग आरेख:

चालू/बंद नियंत्रण: लघु प्रेस।

स्टीप्लेस डिमिंग: देर तक दबाएँ। हर दूसरे लंबे प्रेस के साथ, प्रकाश का स्तर विपरीत दिशा में चला जाता है।

मेमोरी कम करना: बंद करने और दोबारा चालू करने पर चमक वही रहेगी जो पहले समायोजित की गई थी।

असामान्य स्थितियाँ और संबंधित उपचार विधियाँ:

डिजिटल एड्रेसेबल लाइटिंग इंटरफ़ेस (DALI)

DALI स्लेव यूनिट केवल मास्टर यूनिट अनुरोधों पर डेटा भेजेगी, यानी कमांड आंसरिंग मोड अपनाएगी

एक ही DALI नेटवर्क में अधिकतम 64 दास इकाइयाँ हैं, प्रत्येक इकाई का एक अलग पता (संक्षिप्त पता) है, एक साल्वे इकाई को एक निश्चित समूह को भी सौंपा जा सकता है, और एक दास इकाई अलग समूह से संबंधित हो सकती है, साल्वे इकाई मौजूद हो सकती है एक ही समय में 16 समूह तक, प्रत्येक इकाई 16 परिदृश्य निर्धारित कर सकती है।

DALI प्रोटोकॉल की मुख्य विशेषताएं

1)अतुल्यकालिक धारावाहिक संचार।

2) 1200 बॉड दर, मैनचेस्टर एन्कोडिंग प्रारूप का उपयोग करते हुए।

3)दो झूठ अंतर संकेत.

4) उच्च स्तर जब अंतर वोल्टेज 9.5V से बड़ा होता है।

5) निम्न स्तर जब अंतर वोल्टेज 6.5V से कम हो।

6)मास्टर यूनिट संचार प्रक्रिया को नियंत्रित करती है।

7) एक DALI बस 64 स्लेव इकाइयों से जुड़ सकती है।

8) प्रत्येक दास इकाई को व्यक्तिगत रूप से संबोधित किया जा सकता है।

DALI विद्युत विशिष्टता

निष्क्रिय अवस्था में, मशीन इकाई विधि से बस को नियंत्रित करने के लिए：

1) सामान्य समय में उच्च आउटपुट पावर, होल्ड सिग्नल में हस्तक्षेप नहीं।
