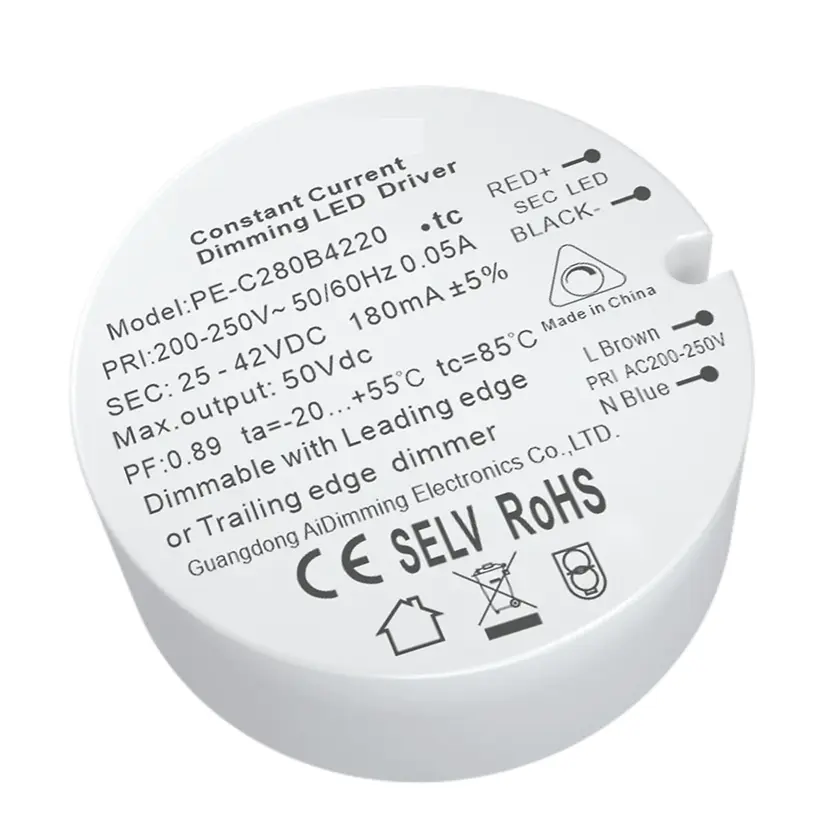

8.4W कॉन्स्टेंट करंट ट्राइक डिमेबल एलईडी ड्राइवर

PE-C280 उच्च शक्ति कारक, उच्च दक्षता, उच्च परिशुद्धता, कुशल स्थिर कम हानि स्विच नियंत्रण चिप के उपयोग और उच्च प्रदर्शन घटकों के साथ चीन के निर्माता स्टारवेल द्वारा विकसित 8.4W निरंतर वर्तमान ट्राइक डिमेबल एलईडी ड्राइवर में से एक है, जो इसे कम शोर, लंबे जीवन और अन्य विशेषताओं के साथ बनाता है। ड्राइवर सिलिका जेल ताप चालन तकनीक को अपनाता है, जो 55 ℃ उच्च तापमान का सामना कर सकता है।

जांच भेजें

पेशेवर निर्माता के रूप में, स्टारवेल आपको उच्च गुणवत्ता वाला 8.4W निरंतर वर्तमान ट्राइक डिमेबल एलईडी ड्राइवर प्रदान करना चाहता है, जो आरपीसी एमओएसएफईटी डिमर और एफपीसी ट्राईक डिमर के लिए उपयुक्त है।

विनिर्देश

नमूना		पीई-सी280बी2435	पीई-सी280बी4220	पीई-सी280बी0670	पीई-सी280बी1270	पीई-सी280बी2430
आउटपुट	आउटपुट वोल्टेज	12-24वीडीसी	25-42वीडीसी	2.5-6वीडीसी	6-12वीडीसी	12-24वीडीसी
	अधिकतम आउटपुट वोल्टेज	24Vdc	42वीडीसी	6वीडीसी	12वीडीसी	24Vdc
	नॉन-लोड आउटपुट वोल्टेज	27वीडीसी	43वीडीसी	8वीडीसी	15वीडीसी	27वीडीसी
	आउटपुट करेंट	350mA	200mA	700mA	700mA	300mA
	बिजली उत्पादन	4.2W~8.4W	5W~8.4W	1.75W~4.2W	4.2W~8.4W	3.6W~7.2W
	स्ट्रोब स्तर	निचला झिलमिलाहट(8%)
	डिमिंग रेंज	2~100%，
	पीडब्लूएम डिमिंग फ्रीक्वेंसी
	वर्तमान सटीकता	±5%
	लहर और शोर	=500एमवी पी-पी
इनपुट	डिमिंग इंटरफ़ेस	ट्राइक लीडिंग एज/ट्रेलिंग एज
	इनपुट वोल्टेज रेंज	200-250Vac
	आवृत्ति	50/60हर्ट्ज़
	आगत बहाव	<0.08ए	<0.08ए	<0.08ए	<0.08ए	<0.08ए
	ऊर्जा घटक	पीएफ>0.9(पूर्ण लोड पर)	पीएफ>0.9(पूर्ण लोड पर)	पीएफ>0.88(पूर्ण लोड पर)	पीएफ>0.88(पूरे लोड पर)	पीएफ>0.88(पूर्ण लोड पर)
	टीएचडी	230Vac@THD <20% (पूरा लोड पर)
	दक्षता(प्रकार)	77%	79%	77%	77%	77%
	इनरश करंट(प्रकार)	शीत प्रारंभ0.8ए	शीत प्रारंभ0.8ए	शीत प्रारंभ1.54ए	शीत प्रारंभ0.8ए	शीत प्रारंभ0.8ए
	विरोधी उछाल	एल-एन: 1.5 केवी
	रिसाव धारा	<0.25mA/230Vac
पर्यावरण	कार्य तापमान	टीसी: 55°C टीसी: 85°C
	कार्यशील आर्द्रता	20 ~ 95% आरएच, गैर-संघनक
	भंडारण तापमान, आर्द्रता	-40 ~ 80°C, 10~95%RH
	अस्थायी. गुणक	±0.03%/°C(0-50)°C
	कंपन	10~500 हर्ट्ज़, 2जी 12 मिनट/1चक्र, अवधि 72 मिनट के लिए। प्रत्येक X, Y, Z अक्षों के अनुदिश।
सुरक्षा	ज़रूरत से ज़्यादा गरम संरक्षण	यदि पीसीबी तापमान ≥110°C है, तो आउटपुट करंट को बुद्धिमानी से समायोजित या बंद करना, स्वतः ठीक हो जाता है।
	ओवर लोड संरक्षण	पावर≥102% रेटेड होने पर आउटपुट बंद कर दें, स्वतः ठीक हो जाता है।
	शॉर्ट सर्किट संरक्षण	शॉर्ट सर्किट होने पर स्वचालित रूप से बंद हो जाता है, स्वचालित रूप से ठीक हो जाता है।
	नॉन-लोड सुरक्षा	यदि कोई लोड नहीं है तो आउटपुट बंद कर दें, लोड सामान्य होने पर स्वतः ठीक हो जाता है।
सुरक्षा एवं ईएमसी	वोल्टेज का सामना करें	आई/पी-ओ/पी: 3750 वैक
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानक	आईईसी/ईएन61347-1, आईईसी/ईएन61347-2-13
	ईएमसी उत्सर्जन	EN55015, EN61000-3-2 क्लास सी, IEC61000-3-3
	ईएमसी प्रतिरक्षा	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब परीक्षण मानक	आईईईई 1789
अन्य	आयाम	43.2×0.5मिमी(डी×एच)
	पैकिंग	बैग पर
	वज़न(G.W.)	42 ग्राम ± 5 ग्राम

चालान:

● एलईडी फेज़-कट डिमिंग ड्राइवर, डिमिंग रेंज 2-100%

● RPC MOSFET डिमर और FPC TRAIC डिमर के लिए उपयुक्त

● सक्रिय पीएफसी

● सुरक्षा: शॉर्ट सर्किट/ओवर वोल्टेज/ओवर करंट

● सिलिका जेल ताप संचालन प्रौद्योगिकी, प्राकृतिक ठंडी हवा

● अत्यंत छोटी मात्रा

● एलईडी घरेलू प्रकाश व्यवस्था और वाणिज्यिक प्रकाश व्यवस्था के लिए उपयुक्त

● सुरक्षित नो लोड सुरक्षा उपकरण

● आर्थिक एवं सुविधाजनक स्थापना

● विश्व प्रकाश उपकरण सुरक्षा मानकों के अनुरूप

● संरक्षण वर्ग II

● तीन साल की वारंटी

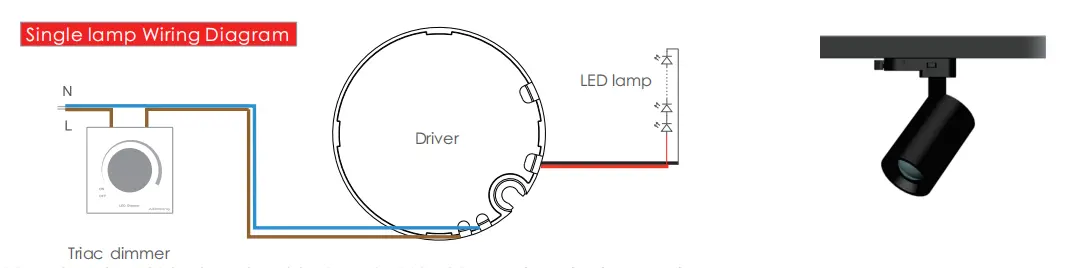

वायरिंग का नक्शा:

वायरिंग:

आउटपुट तार: 20AWG लाल और काली पीवीसी केबल, लंबाई 200-230 मिमी, तार अलग करने की आवश्यकता: 5-7 मिमी

इनपुट तार: 20AW भूरा नीला VDE डबल इंसुलेटेड तार, लंबाई 150-160 मिमी, तार स्ट्रिपिंग आवश्यकता: 5-7 मिमी

मार्गदर्शन का उपयोग:

1. कृपया इनपुट और आउटपुट के बीच अंतर पर ध्यान दें, सही ढंग से कनेक्ट करें, फिर बिजली चालू करें

2. कृपया पहले डीसी आउटपुट का लोड कनेक्ट करें, जांच के बाद बिजली आपूर्ति खोलें; निरंतर चालू मोड में, यदि बिजली खुले सर्किट पर है, तो कृपया बिजली की आपूर्ति बंद कर दें और एलईडी को तब तक कनेक्ट नहीं कर सकते जब तक कि आउटपुट द्वारा संग्रहीत विद्युत ऊर्जा जारी न हो जाए, या इससे एलईडी को नुकसान हो सकता है;

3. इस प्रकार की बिजली आपूर्ति केवल एलईडी लैंप और लालटेन के उपयोग तक ही सीमित है, इनपुट वोल्टेज रेंज AC200-250v है, हीट इन्सुलेशन कपास और अन्य आइटम जो उत्पाद के गर्मी अपव्यय में बाधा डालते हैं, जो कि निर्दिष्ट आउटपुट वोल्टेज, वर्तमान सीमा के तहत उत्पाद के अनुरूप है, उपयोग पर्यावरण का तापमान -20-45 प्रिय है, और सरेस पर्यावरण की स्थितियों को कवर नहीं कर सकता है, यह उत्पाद तीन साल तक मुफ्त है। वारंटी.

असामान्य स्थितियाँ और संबंधित उपचार विधियाँ:

1. डिमिंग ड्राइवर को पहली बार कनेक्ट करने के बाद एलईडी लैंप चमकता नहीं है, कृपया एसी इनपुट बंद कर दें और निम्नानुसार जांचें।

क) डीसी आउटपुट खराब संपर्क है या नहीं:

बी) क्या डीसी आउटपुट ध्रुवता उलट है, या एलईडी बोर्ड वेल्डेड विरोधी है;

ग) क्या एसी इनपुट खराब संपर्क है: इन विफलताओं को दूर करने के बाद परीक्षण करें।

2. डिवाइस में अच्छा कनेक्शन है, एलईडी लाइटें हैं, लेकिन एलईडी फिक्सर है, कृपया एसी इनपुट को बंद कर दें, फिर डीसी आउटपुट की जांच करें।

a) ओवरलोड.अंडर लोड.

बी) पैरामीटर और वास्तविक पैरामीटर मेल खाते हैं या नहीं।

3. यदि उपयोग के संबंध में आपका कोई प्रश्न है तो कृपया हमसे तुरंत संपर्क करें, हम आपकी समस्याओं का समाधान करने की पूरी कोशिश करेंगे।
