दोहरी आउटपुट यूपीएस एसएमपीएस 48V 54V 500W बिजली की आपूर्ति

अग्रणी चीन निर्माता स्टारवेल द्वारा पेश की गई KDC500-48 डुअल आउटपुट यूपीएस एसएमपीएस 48V 54V 500W पावर सप्लाई एक उच्च-प्रदर्शन वाली 500W निर्बाध स्विचिंग पावर सप्लाई है जो विशेष रूप से महत्वपूर्ण एलईडी लाइटिंग और डीसी बैकअप सिस्टम के लिए डिज़ाइन की गई है। इसमें दो स्वतंत्र आउटपुट हैं: CH1 मुख्य भार के लिए 8.2A पर +48V प्रदान करता है, जबकि CH2 बैटरी चार्जिंग के लिए 2A पर +54V प्रदान करता है।

जांच भेजें

में एक पेशेवर निर्माता के रूप में चीन, स्टारवेल आपको उच्च गुणवत्ता वाला डुअल आउटपुट यूपीएस एसएमपीएस 48वी प्रदान करना चाहता है 54V 500W बिजली की आपूर्ति। KDC500-48 एक परिष्कृत 500W डुअल आउटपुट है निर्बाध विद्युत आपूर्ति (यूपीएस) विशेष रूप से महत्वपूर्ण एलईडी के लिए इंजीनियर की गई है प्रकाश व्यवस्था और डीसी बैकअप अनुप्रयोग। नाममात्र आउटपुट के साथ संचालन 48V का और 54V का पीक/बल्क चार्ज वोल्टेज, यह इकाई स्विचिंग मोड पावर सप्लाई (एसएमपीएस) तकनीक को सहजता से एकीकृत करता है बैटरी बैकअप कार्यक्षमता।

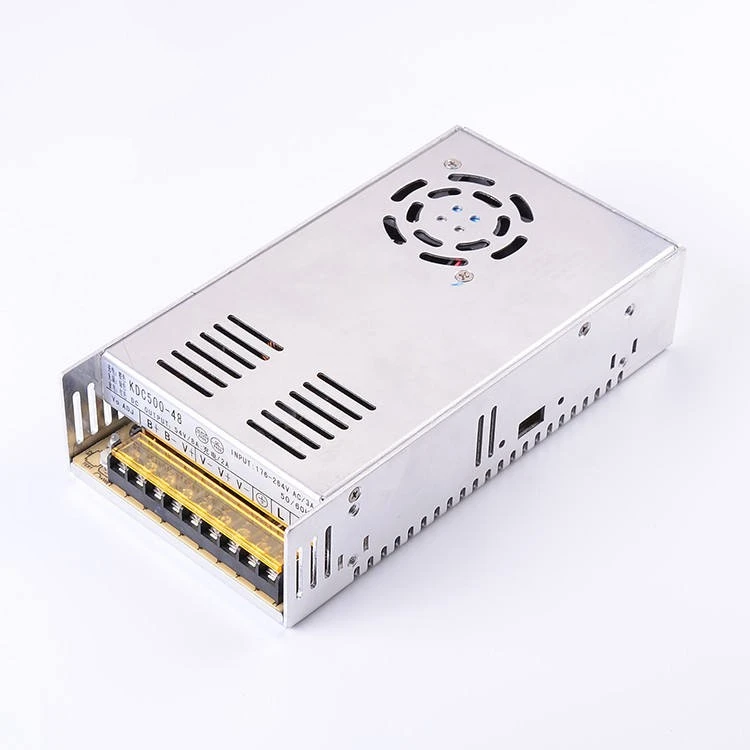

Dual Output UPS SMPS 48V 54V 500W Power Supply

इंटेलिजेंट चार्जिंग और स्थिति संकेत

वास्तविक समय की निगरानी के लिए डिज़ाइन किया गया, बिजली आपूर्ति में एक त्रि-रंग एलईडी संकेतक प्रणाली है: नारंगी इंगित करता है यूनिट कनेक्टेड बैटरी को सक्रिय रूप से चार्ज कर रही है, ग्रीन इसकी पुष्टि करता है पूर्ण चार्ज स्थिति, और लाल रंग दर्शाता है कि सिस्टम डिस्चार्ज में है मोड (बैटरी बैकअप पर चल रहा है)। यह स्पष्ट दृश्य प्रतिक्रिया इसकी अनुमति देती है अतिरिक्त परीक्षण उपकरण के बिना तत्काल स्थिति का आकलन।

दोहरी आउटपुट वास्तुकला

मानक बिजली आपूर्ति के विपरीत, KDC500-48 लोड कनेक्शन और बैटरी के लिए अलग टर्मिनल प्रदान करता है एकीकरण. डुअल-आउटपुट डिज़ाइन इसे आपके एलईडी को एक साथ पावर देने की अनुमति देता है बैकअप बैटरी पर इष्टतम चार्ज बनाए रखते हुए उपकरण। जब ए.सी इनपुट विफल हो जाता है, यूनिट स्वचालित रूप से और निर्बाध रूप से बैटरी पावर में स्थानांतरित हो जाती है, आपातकालीन प्रकाश व्यवस्था, सुरक्षा प्रणालियों, या के लिए शून्य-डाउनटाइम संचालन सुनिश्चित करना औद्योगिक प्रदर्शन.

गुणवत्ता एवं सुरक्षा का आश्वासन

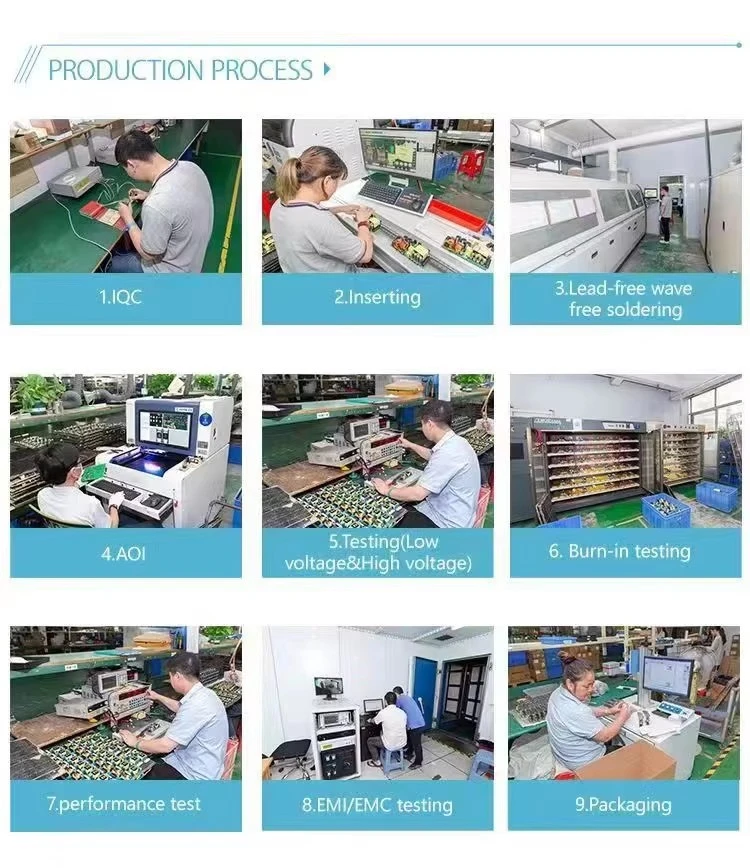

प्रत्येक इकाई कठोर कारखाने से गुजरती है परीक्षण, जैसा कि HI-POT (उच्च क्षमता) PASS, QC द्वारा प्रमाणित है पास चिह्न, और पास टिकटें इकाई पर दिखाई देती हैं। यह ढांकता हुआ ताकत परीक्षण और गुणवत्ता नियंत्रण अनुपालन की पुष्टि करता है। इनपुट 3A, 50/60Hz पर 176-264VAC स्वीकार करता है, जो इसे मानक के साथ संगत बनाता है वैश्विक औद्योगिक वोल्टेज.

टिकाऊ एवं सत्यापन योग्य

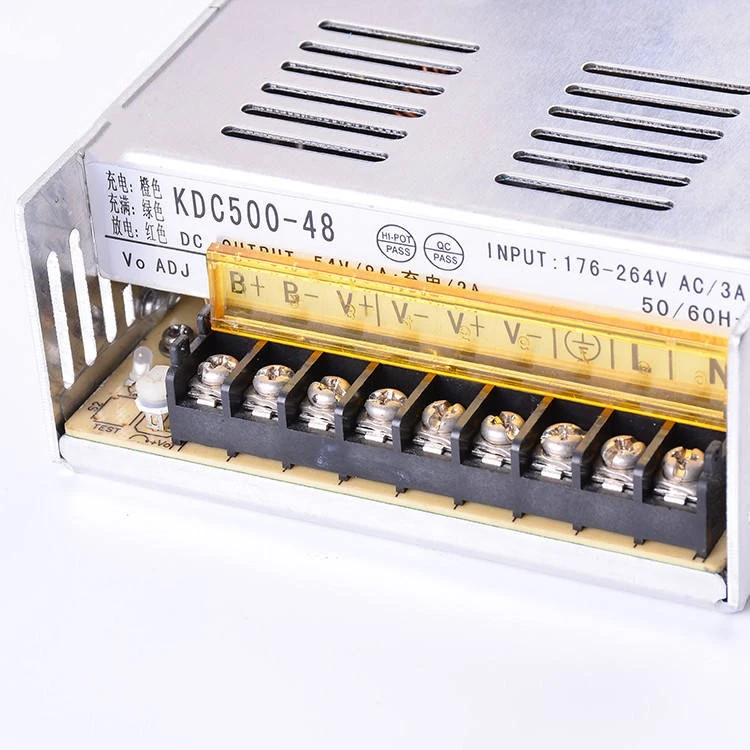

टर्मिनल लेआउट स्पष्ट रूप से है लेबल (बी+, बी-, वी+, वी-), फील्ड वायरिंग को सरल बनाता है। भौतिक चिह्न एक मजबूत, प्रमाणित असेंबली लाइन प्रक्रिया का सुझाव दें।

उत्पाद विशिष्टता:

1, छोटे आकार, उच्च शक्ति;
2, एसी इनपुट की विस्तृत श्रृंखला वोल्टेज;
3,शॉर्ट सर्किट, ओवरलोड, ओवरवॉल्टेज संरक्षण।
4, अन्य आउटपुट वोल्टेज भी बनाया जा सकता है, जैसे 18V, 21V, 42V आदि।
पैरामीटर आइटम नं.		केडीसी500-48
		सीएच1	सीएच2
आउटपुट	आउटपुट वोल्टेज	+48V	+54V(चार्जिंग)
	वर्तमान मूल्यांकित	8.2ए	2ए
	आउटपुट वर्तमान रेंज	0- 8.2ए	0-2ए
	मूल्यांकित शक्ति	501.6w
	लहर	150mVp-पी	200mVp-पी
	एडीजे.आउटपुट रेंज	±10%
	आउटपुट सटीकता	±5%	±5%
	रेखा विनियमन	±0.5%	±1%
	लोड विनियमन	±0.5%	±0.4%
	स्थापित हो जाओ, उठो, रुको समय	300 एमएस, 50 एमएस, 20 एमएस
इनपुट	इनपुट वोल्टेज रेंज	88~132वी,176~264वीएसी
	आगत बहाव	6ए/115वी,3ए/230वीएसी
	इनपुट आवृत्ति	47~63हर्ट्ज
	क्षमता	>85% @ 220VAC
	करंट प्रवाहित करें	कोल्ड स्टार्ट 40ए/230वी
	रिसाव धारा	<0.5mA/240VAC
सुरक्षा	ओवर लोड संरक्षण	105~150%
	ओवर वोल्टेज	------
पर्यावरण	कार्यशील तापमान, आर्द्रता	-20~50℃,10~90% आरएच, नहीं संघनन
	भण्डारण तापमान, आर्द्रता	-20~85℃,10~95% आरएच।
	अस्थायी.गुणांक	±0.03%/℃(0~50℃)
	कंपन	10~500हर्ट्ज, 2जी 10मिनट/1साइकिल, 60 मिनट की अवधि. प्रत्येक अक्ष
सुरक्षा एवं ईएमसी	सुरक्षा मानक	जीबी4943
	वोल्टेज का सामना करें	आई/पी-ओ/पी,आई/पी-एफजी:1.5केवी;ओ/पी-एफजी:0.5केवीएसी 1 मिनट.
	इन्सुलेशन प्रतिरोध	आई/पी-ओ/पी, आई/पी-एफजी, ओ/पी-एफजी:500वीडीसी/100एम ओम
	ईएमसी मानक	------

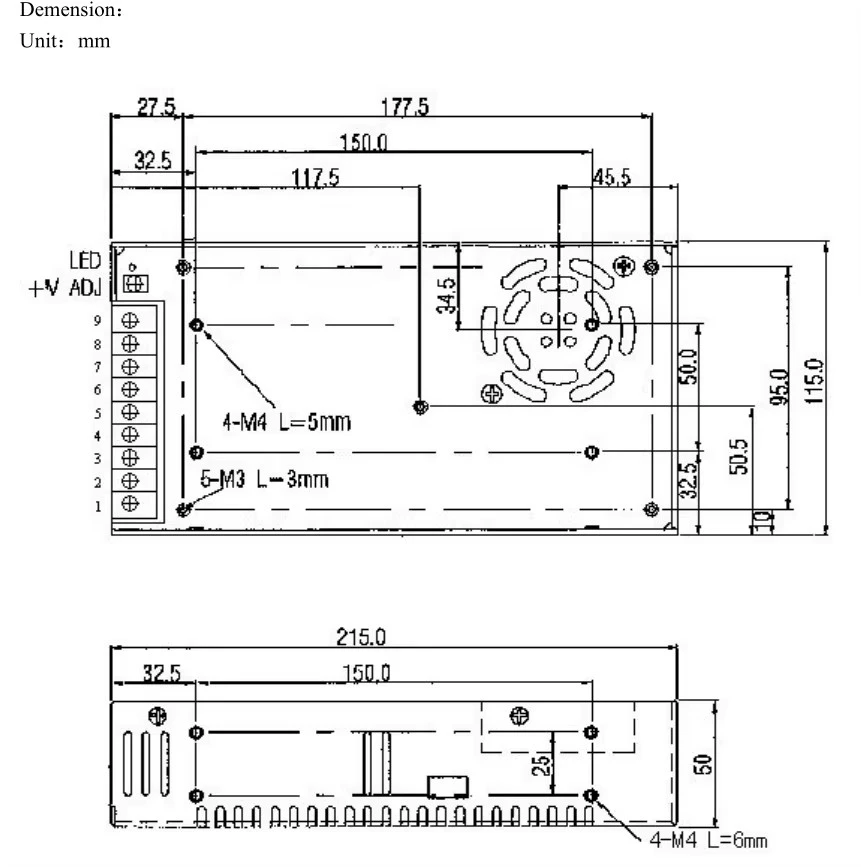

अन्य	आयाम	215×110×50मिमी
	वज़न	1 किग्रा

टिप्पणी:

1. सभी पैरामीटर 220VAC इनपुट, रेटेड लोड, परिवेश तापमान 25 ℃, 70% की शर्तों के तहत मापा गया आर्द्रता; 2.सटीकता: सेट अप टॉलरेंस, लाइन विनियमन शामिल है, लोड विनियमन वगैरह; 3. रिपल टेस्ट: 30 सेमी लंबे तार बिजली को जोड़ते हैं आपूर्ति और लोड पक्ष पर भार और 0.1u और 47u 20 मेगाहर्ट्ज आस्टसीलस्कप पर संधारित्र को लोड पर मापा जाता है अंत; 4. लाइन विनियमन: रेटेड लोड स्थितियों पर, इनपुट वोल्टेज परिवर्तन निम्न से उच्च मापा गया; 5. लोड विनियमन: 20% से मापा गया आउटपुट लोड 100% लोड परिवर्तन मापा गया, अन्य लोड 60% पर तय किया गया है भार का;

500W की कुल रेटेड शक्ति के साथ, यह इकाई SMPS तकनीक को UPS के साथ सहजता से एकीकृत करती है कार्यक्षमता. सामान्य एसी ऑपरेशन के तहत, यह कनेक्टेड उपकरणों को शक्ति प्रदान करता है बैकअप बैटरी पर इष्टतम चार्ज बनाए रखना। जब इनपुट पावर विफल हो जाती है, तो आपूर्ति स्वचालित रूप से बैटरी मोड में स्थानांतरित हो जाती है, जिससे शून्य-डाउनटाइम सुनिश्चित होता है आपातकालीन प्रकाश व्यवस्था, सुरक्षा प्रणालियों और औद्योगिक डिस्प्ले के लिए संचालन।

KDC500-48 88–132VAC या की विस्तृत इनपुट रेंज स्वीकार करता है 176-264VAC (चयन योग्य), 220VAC पर >85% दक्षता के साथ। आउटपुट वोल्टेज ऑनबोर्ड पोटेंशियोमीटर के माध्यम से ±10% के भीतर समायोज्य है। तरंग है CH1 पर 150mVp-p और CH2 पर 200mVp-p पर कम रखा गया, जिससे यह उपयुक्त हो गया शोर-संवेदनशील एलईडी अनुप्रयोग।

अतिरिक्त सुविधाओं में अंतर्निहित ओवरवॉल्टेज शामिल है, ओवरलोड, शॉर्ट-सर्किट, और अधिक तापमान से सुरक्षा, ठंडी शुरुआत 230V पर 40A का करंट, और 240VAC पर 0.5mA से नीचे लीकेज करंट। सेटअप, उदय, और होल्ड-अप समय क्रमशः 300ms, 50ms और 20ms हैं।

बुद्धिमान के साथ विश्वसनीय, निर्बाध 48V पावर के लिए बैटरी प्रबंधन, KDC500-48 आदर्श विकल्प है।

उत्पाद की विशेषताएँ:

1, व्यापक अनुप्रयोग के साथ, वे थे एलईडी प्रकाश व्यवस्था, एसीएस, चिकित्सा और सौंदर्य उपकरण, विद्युत शक्ति में उपयोग किया जाता है प्रणाली, संचार प्रणाली, सैन्य उद्योग और अन्य।

2, कुछ मॉडलों ने उपलब्धि हासिल की सीबी, सीई, सीसीसी, ईटीएल, आईएसओ, आरओएचएस प्रमाणन अब।

3,1,000 से अधिक हैं मॉडल के प्रकार.

4. छोटा आकार, उच्च शक्ति

5. एसी इनपुट वोल्टेज की विस्तृत श्रृंखला

6. शॉर्ट सर्किट, ओवरलोड, ओवरवॉल्टेज सुरक्षा

अन्य आउटपुट वोल्टेज भी बनाया जा सकता है, जैसे 18V,21V, 42V आदि।
