Apple के नए 140W GaN फास्ट चार्जर को नष्ट कर दिया गया

Apple का नया 140W फास्ट चार्जर बिल्कुल नए मॉडल A3607 के साथ आता है। अगली पीढ़ी के उपकरणों के लिए Apple द्वारा डिज़ाइन की गई एक बिल्कुल नई चार्जिंग एक्सेसरी के रूप में, A3607 के प्रदर्शन ने Apple के आगामी उपकरणों के चार्जिंग समाधानों पर व्यापक उद्योग का ध्यान आकर्षित किया है।

इसकी उपस्थिति, आकार और पैरामीटर मूल रूप से पिछले मॉडल के समान हैं, क्या इसकी आंतरिक वास्तुकला को समायोजित किया गया है? क्या मुख्य घटकों को उन्नत किया गया है? इन सवालों के साथ, चार्जरलैब ने तुरंत नए Apple 140W फास्ट चार्जर A3607 का विस्तृत विश्लेषण किया, और अब इसकी वास्तविक आंतरिक संरचना का पता चलेगा।

Apple 140W फास्ट चार्जर की उपस्थिति

पैकेजिंग में एक क्लासिक न्यूनतम डिज़ाइन है, जिसमें सामने की तरफ Apple लोगो, उत्पाद का नाम और उपस्थिति मुद्रित है।

एक उत्पाद पैरामीटर स्टिकर किनारे से जुड़ा हुआ है।

स्टिकर पर मापदंडों का क्लोज़-अप बाद में उत्पाद भौतिक प्रदर्शन अनुभाग में पेश किया जाएगा।

चार्जर USB‑C डिवाइस के साथ संगत है, और इसे MagSafe 3 पोर्ट से लैस 16‑इंच मैकबुक प्रो के साथ उपयोग के लिए आधिकारिक तौर पर अनुशंसित किया गया है।

पावर एडॉप्टर का निर्माण घरेलू स्तर पर किया जाता है, इसकी उत्पादन तिथि 2026 और मॉडल A3607 है।

पैकेज में चार्जर और एक उपयोगकर्ता मैनुअल शामिल है।

प्रारंभिक अवस्था में खरोंच से बचने के लिए चार्जर को एक सुरक्षात्मक कागज में लपेटा जाता है।

Apple के नए 140W फास्ट चार्जर की उपस्थिति पिछले मॉडल के समान है, जिसमें हाई-ग्लॉस ग्लॉसी फिनिश और गोल कोने का बदलाव है।

Apple लोगो बॉडी के आगे और पीछे के मध्य में है।

चार्जर की पैरामीटर जानकारी बॉडी के एक तरफ मुद्रित होती है।

उत्पाद पैरामीटर क्लोज़-अप

इनपुट: 100-240V~ 50/60Hz 2ए

(यूएसबी पीडी) आउटपुट: 5.2वी 3ए, 9वी 3ए, 15वी 5ए, 20.5वी 5ए, 28वी 5ए

चार्जर ने सीसीसी और केसी प्रमाणन पारित कर दिया है।

उत्पाद का नाम, मॉडल और सावधानियां आवरण के दूसरी तरफ मुद्रित होती हैं।

Apple के नए 140W फास्ट चार्जर का मॉडल A3607 है।

चार्जर फोल्डेबल मानक चीनी पिन से सुसज्जित है, जिसमें दोनों तरफ डुअल-विंग डिज़ाइन हैं।

पिन एक क्लासिक स्वतंत्र मॉड्यूल डिज़ाइन को अपनाते हैं और अलग करने योग्य और बदलने योग्य होते हैं।

टी-आकार के फिक्सिंग बेस का पास से चित्र, जो ग्राउंडिंग तार के रूप में भी काम कर सकता है।

मॉड्यूल आवरण को 250V ~ 2.5A और जेबिल इंक की रेटिंग के साथ चिह्नित किया गया है, जो दर्शाता है कि पिन मॉड्यूल जेबिल द्वारा आपूर्ति की गई है। विशेष रूप से, मॉड्यूल स्लॉट के अंदर सहायक निर्धारण के लिए एक धातु क्लिप जोड़ा जाता है ताकि यह सुनिश्चित किया जा सके कि लंबे समय तक उपयोग के बाद मॉड्यूल आसानी से ढीला न हो।

इसके अलावा, पिन का डिज़ाइन पुराने संस्करण से अलग है।

आउटपुट एंड सफेद प्लास्टिक कोर के साथ एकल यूएसबी‑सी पोर्ट से सुसज्जित है।

USB‑C पोर्ट रिसेप्टेकल शेल भी स्वतंत्र रूप से डिज़ाइन किया गया है।

Apple के नए 140W फास्ट चार्जर की मापी गई बॉडी लंबाई 95.68 मिमी है।

चौड़ाई 74.35mm है.

मोटाई 28.51mm है.

Apple के पुराने 140W गैलियम नाइट्राइड फास्ट चार्जर A2452 के साथ-साथ रखे गए, नए और पुराने पावर एडॉप्टर का मुख्य स्वरूप और आयाम पूरी तरह से समान हैं।

हाथ में चार्जर की सहज आकार धारणा।

इसके अलावा, उत्पाद का वजन लगभग 285 ग्राम है।

यूएसबी‑सी पोर्ट आउटपुट प्रोटोकॉल का पता लगाने के लिए चार्जरलैब पावर‑जेड KM003C के साथ परीक्षण किया गया, यह PD3.1 और डीसीपी चार्जिंग प्रोटोकॉल का समर्थन करता है।

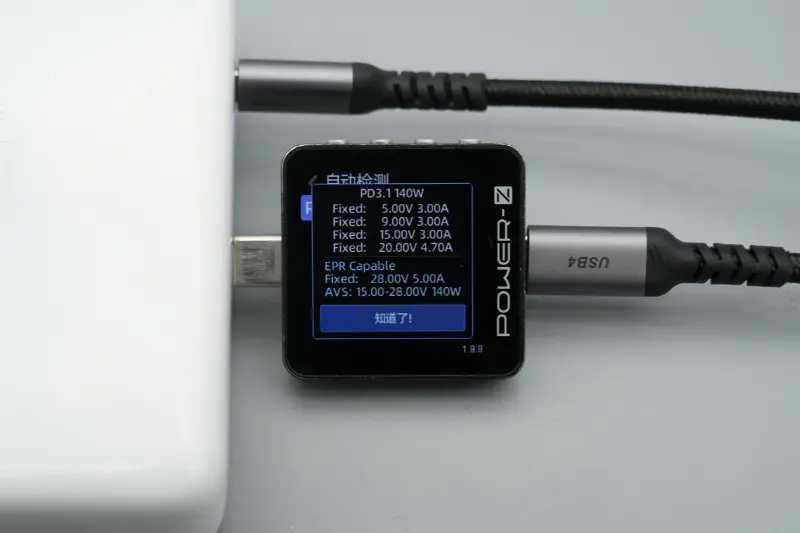

पीडीओ पैकेट से पता चलता है कि यूएसबी‑सी पोर्ट में पांच निश्चित वोल्टेज गियर भी हैं: 5V 3A, 9V 3A, 15V 3A, 20V 4.7A, 28V 5A, साथ ही एक 15-28V 140W AVS वोल्टेज गियर।

iPhone 17 Pro Max को Apple के नए 140W फास्ट चार्जर से चार्ज करते समय, मापी गई चार्जिंग पावर लगभग 36.34W है।

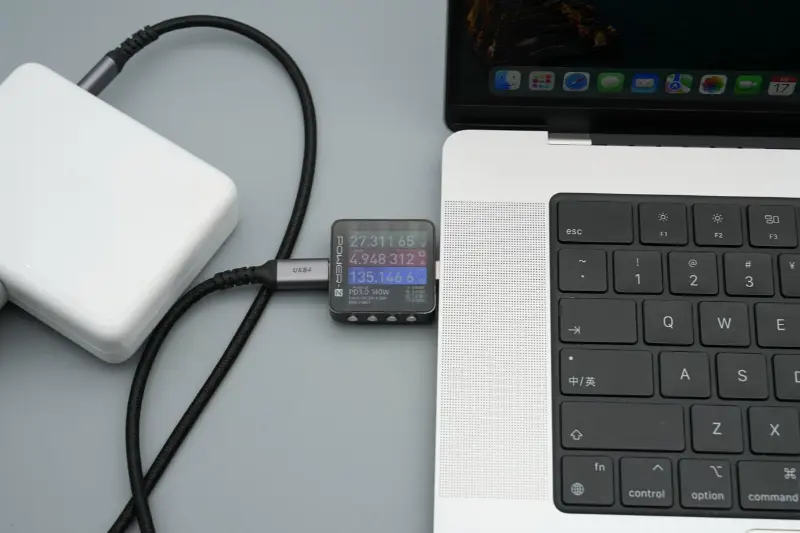

मैकबुक प्रो को चार्ज करते समय, मापी गई चार्जिंग पावर लगभग 135.15W है, जो 28V 5A 140W फास्ट चार्जिंग को सफलतापूर्वक सक्षम करती है।

Apple 140W फ़ास्ट चार्जर को नष्ट किया गया

चार्जर केसिंग को किनारे से काटकर खोला जाता है।

मजबूत सुरक्षा के लिए आवरण बहुत मोटा है, और आंतरिक मॉड्यूल को मजबूत करने के लिए किनारों को चिपकाया गया है।

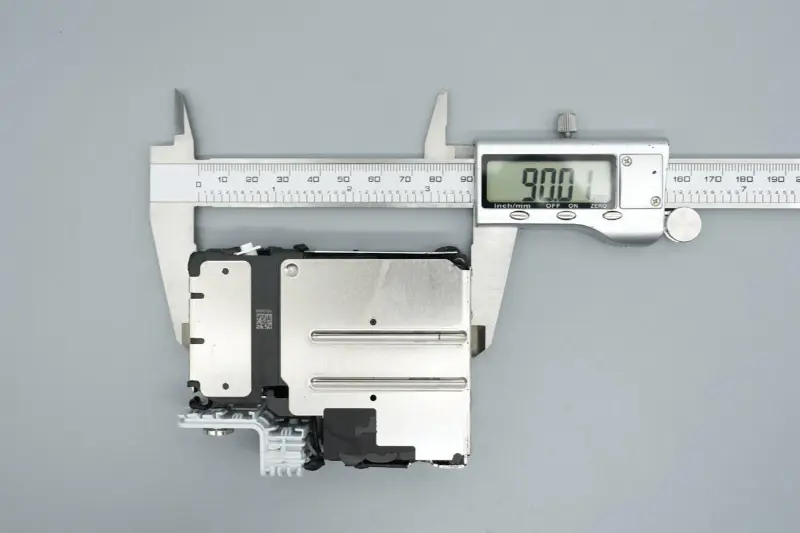

आंतरिक मॉड्यूल की मापी गई लंबाई 90.01 मिमी है।

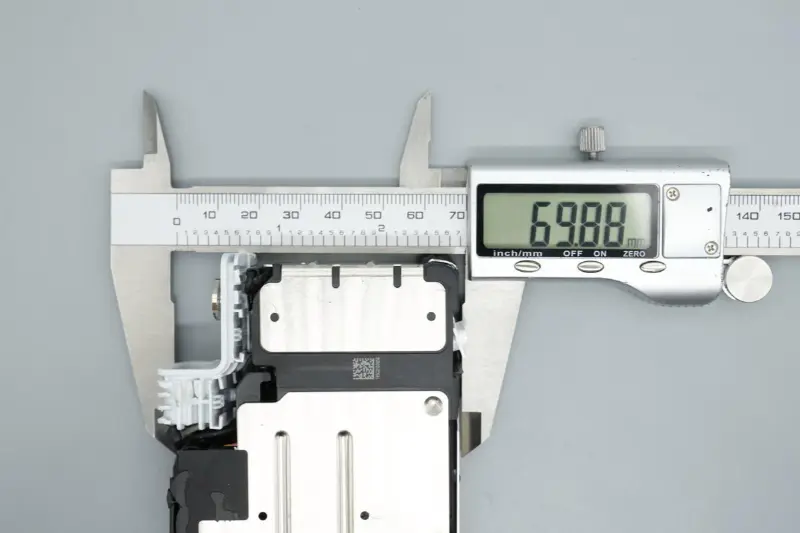

चौड़ाई 69.88mm है.

मोटाई 23.52mm है.

पीसीबीए मॉड्यूल समान ताप अपव्यय के लिए दो एकीकृत धातु के आवरणों से ढका हुआ है।

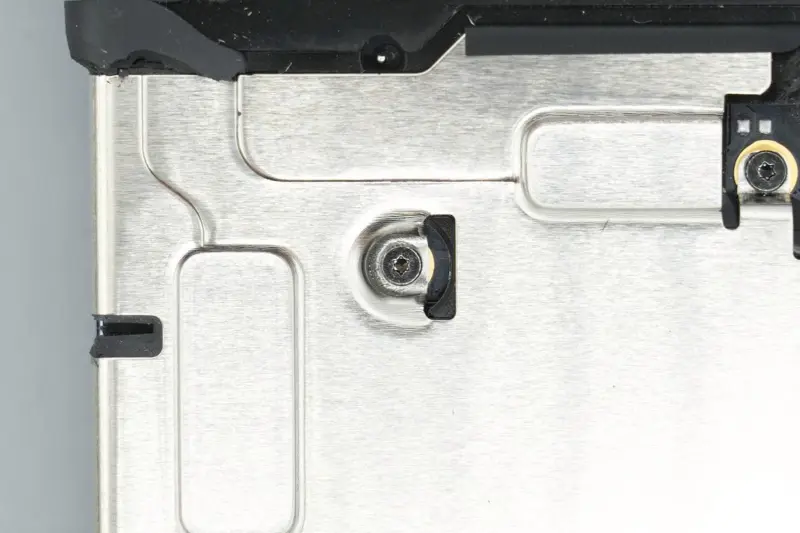

धातु के गोले स्क्रू के साथ तय किए गए हैं।

इन्सुलेशन टेप किनारे के कुछ क्षेत्रों से जुड़ा हुआ है।

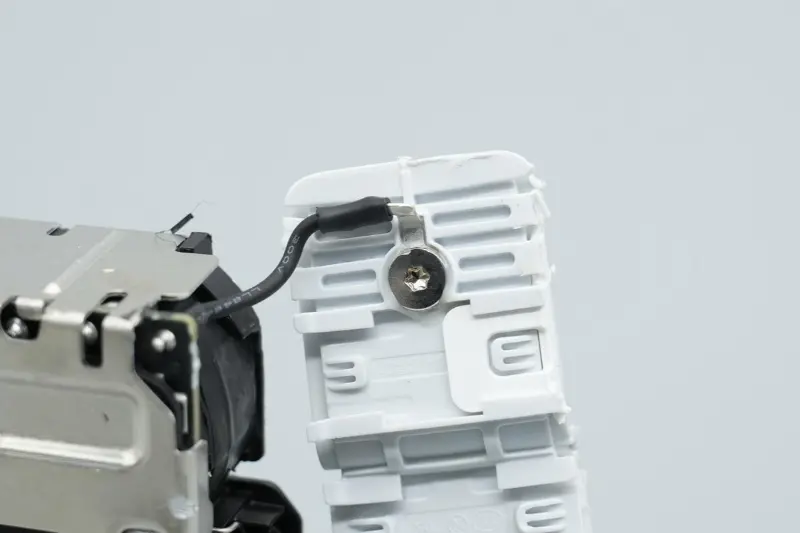

इनपुट सिरे पर एक तार ग्राउंडिंग के लिए टी-आकार के फिक्सिंग बेस से जुड़ा होता है।

एसी वायर टर्मिनलों के वेल्डिंग बिंदुओं पर इन्सुलेशन के लिए हीट-श्रिंक टयूबिंग का उपयोग किया जाता है।

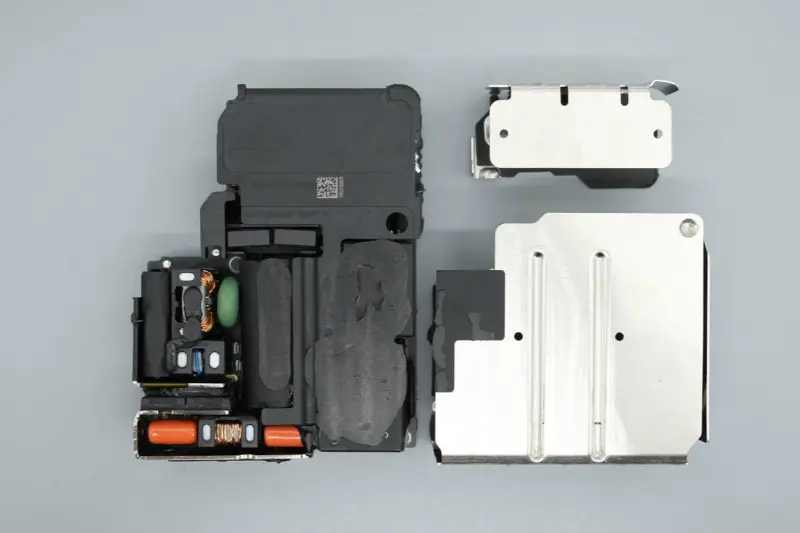

धातु के आवरणों को हटाने के लिए स्क्रू निकालें।

इन्सुलेशन उपचार को मेनबोर्ड के पीछे और अन्य क्षेत्रों के अनुरूप धातु खोल के अंदरूनी हिस्से पर लागू किया जाता है।

एक प्लास्टिक कवर मॉड्यूल के ट्रांसफार्मर क्षेत्र को कवर करता है, और कैपेसिटर और इंडक्टर्स जैसे घटकों को चिपकाया जाता है।

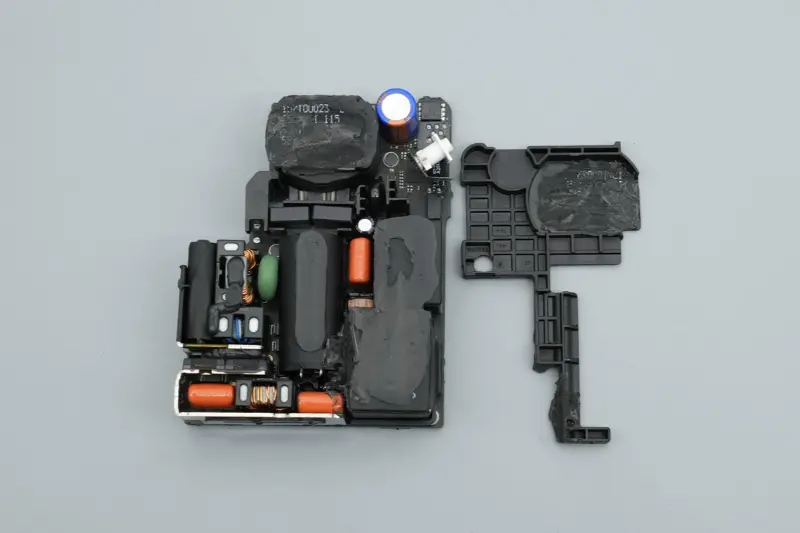

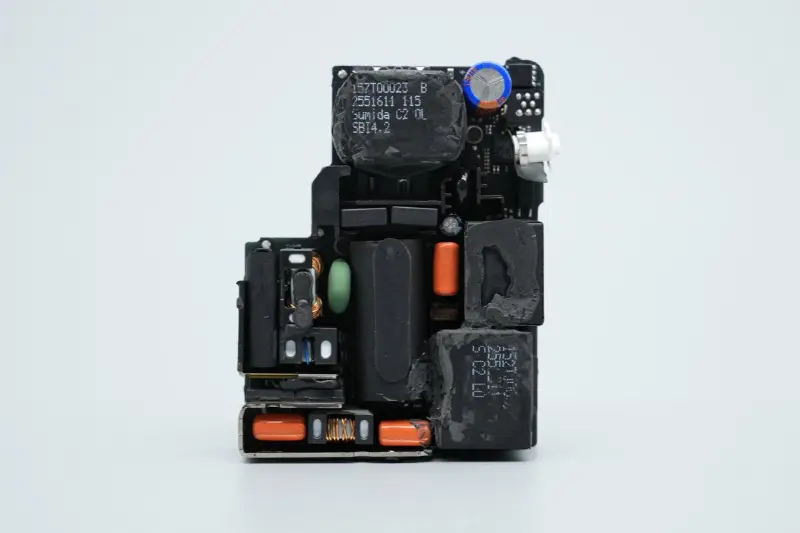

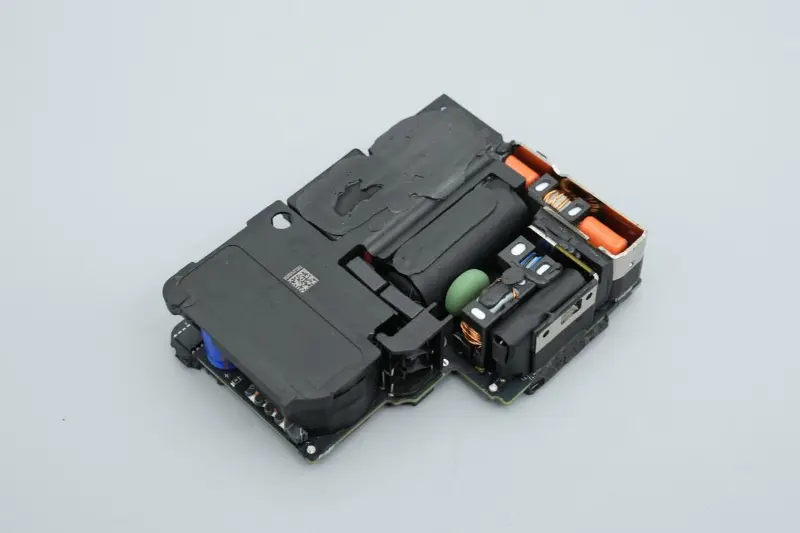

प्लास्टिक कवर को हटा दें, और मजबूती और अलगाव के लिए केंद्रीय क्षेत्र में एक प्लास्टिक फ्रेम लगाया गया है।

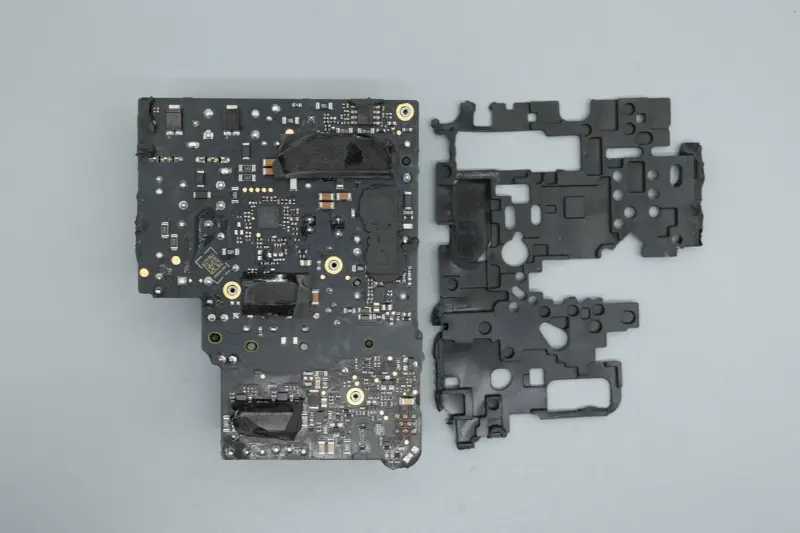

सुरक्षा के लिए मेनबोर्ड का पिछला भाग नरम रबर पैड से ढका हुआ है।

सुरक्षात्मक पैड निकालें, और आप देख सकते हैं कि थर्मल प्रवाहकीय गोंद संबंधित चिप क्षेत्रों पर लगाया गया है और ग्रेफाइट थर्मल प्रवाहकीय स्टिकर जुड़े हुए हैं।

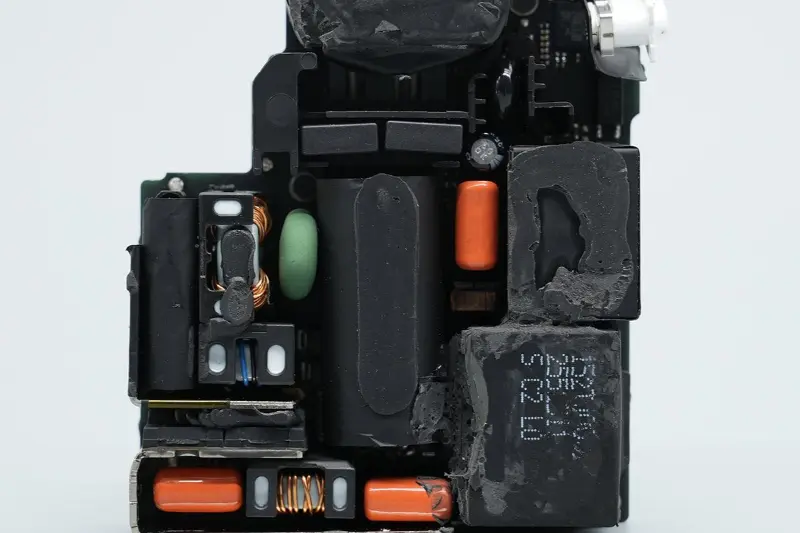

पीसीबीए मॉड्यूल के सामने फ़्यूज़, सामान्य-मोड इंडक्टर्स, हाई-वोल्टेज फ़िल्टर इलेक्ट्रोलाइटिक कैपेसिटर, वर्तमान ट्रांसफार्मर, फिल्म कैपेसिटर, बिजली आपूर्ति कैपेसिटर, पीएफसी बूस्ट इंडक्टर्स, स्टेप-डाउन इंडक्टर्स, ट्रांसफार्मर और अन्य उपकरणों के साथ एक कॉम्पैक्ट और व्यवस्थित समग्र लेआउट के साथ व्यवस्थित किया गया है।

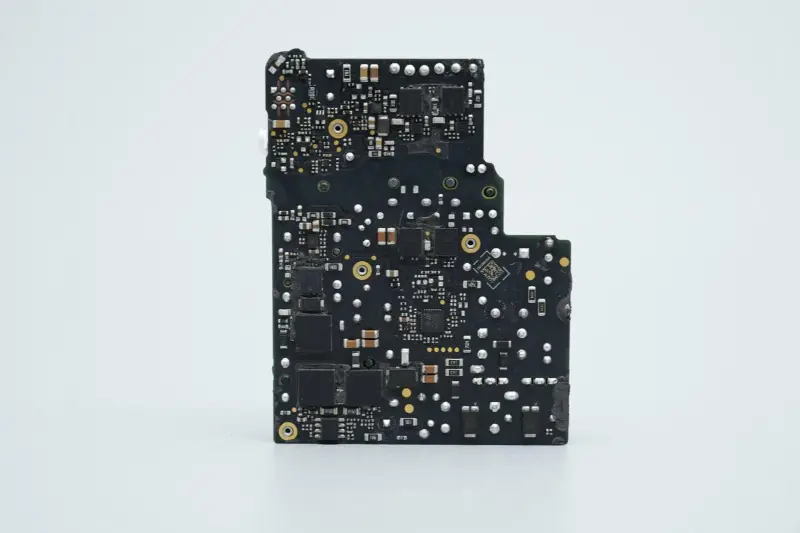

पीसीबी बोर्ड का पिछला भाग पीएफसी बूस्ट सर्किट और एलएलसी स्विचिंग पावर सप्लाई सर्किट के लिए प्रासंगिक नियंत्रकों और एमओएस ट्यूबों से सुसज्जित है।

पीसीबीए मॉड्यूल के इनपुट सिरे पर दो अतिरिक्त हीट सिंक स्थापित किए गए हैं, जिनके बीच में दो इनफिनॉन सक्रिय रेक्टिफायर एमओएस ट्यूब हैं।

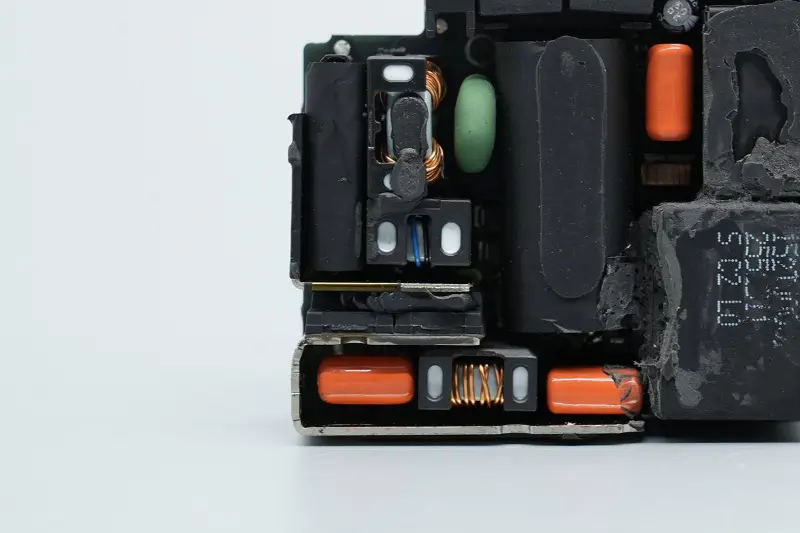

दो हीट सिंक से घिरा क्षेत्र फ़्यूज़, सुरक्षा X2 कैपेसिटर, सामान्य-मोड इंडक्टर्स, वेरिस्टर, फिल्म फ़िल्टर कैपेसिटर, फ़िल्टर इंडक्टर्स और अन्य उपकरणों से भी सुसज्जित है।

फ़्यूज़ को सुरक्षा X2 संधारित्र के शीर्ष पर व्यवस्थित किया गया है और टेप से लपेटा गया है।

टेप को छीलें, और आप देख सकते हैं कि सुरक्षा X2 कैपेसिटर को अलग करने के लिए एक प्लास्टिक के खोल से ढका हुआ है, और दो घटकों को लपेटा गया है और टेप के साथ तय किया गया है।

फ़्यूज़ का रेटेड करंट 3.15A है, और एक वेल्डिंग पिन पर एक इंसुलेटिंग ट्यूब लगाई जाती है।

0.22μF की क्षमता वाले सुरक्षा X2 संधारित्र का पास से चित्र।

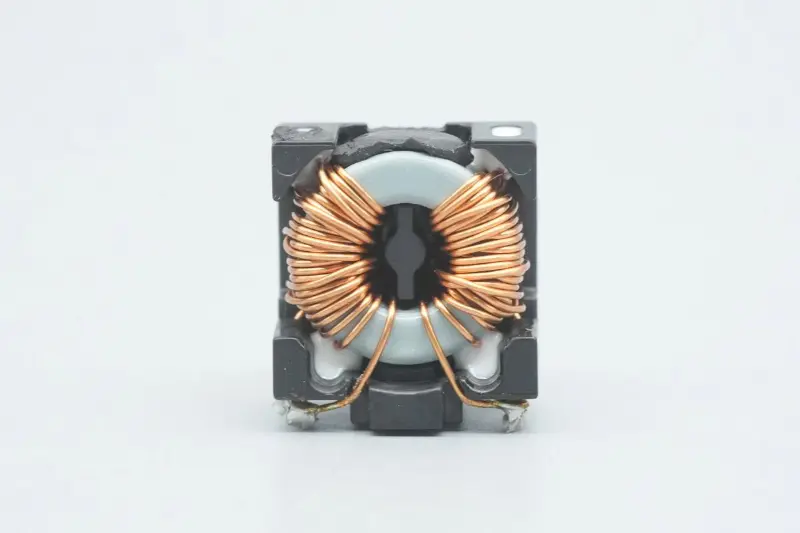

सामान्य-मोड इंडक्टर्स का उपयोग ईएमआई हस्तक्षेप को फ़िल्टर करने के लिए किया जाता है, और प्लास्टिक ब्रैकेट के साथ वेल्डेड किया जाता है।

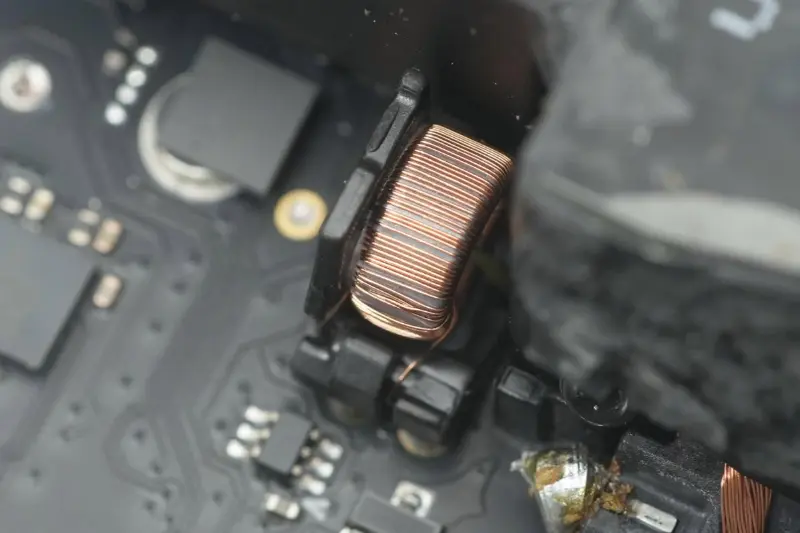

एक अन्य सामान्य-मोड प्रारंभ करनेवाला का क्लोज़-अप।

इनपुट ओवरवॉल्टेज सुरक्षा के लिए TVR10621M वैरिस्टर का उपयोग किया जाता है।

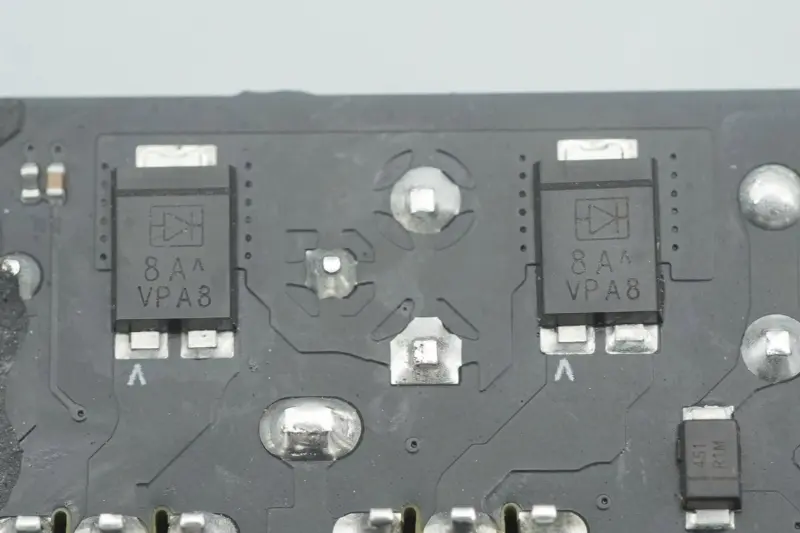

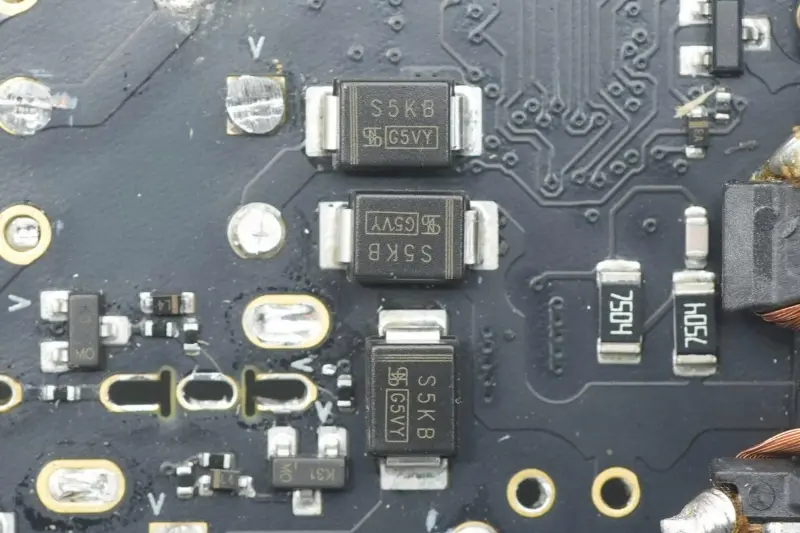

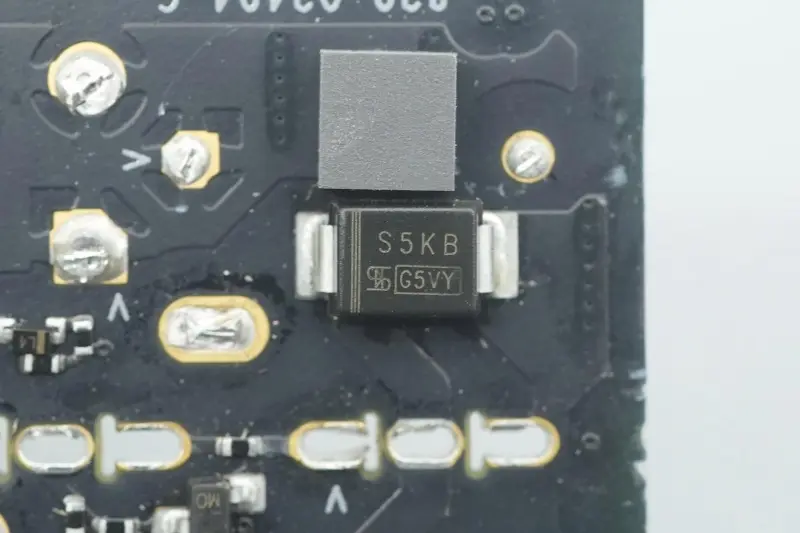

इनपुट अंत चार डायोड से बना एक ब्रिज रेक्टिफायर को अपनाता है।

चौथे डायोड का क्लोज़-अप.

सक्रिय सुधार के लिए Infineon CoolMOS IPA65R095C7 के साथ जोड़े गए अन्य दो डायोड का क्लोज़-अप।

दो सक्रिय रेक्टिफायर MOS ट्यूब Infineon से हैं, Apple के लिए कस्टम मॉडल, 65C095C7 चिह्नित, TO‑220FP में पैक किए गए, सुधार दक्षता में सुधार के लिए उपयोग किए जाते हैं।

1μF 450V के विनिर्देशन के साथ दो फिल्म कैपेसिटर का क्लोज़-अप।

गोंद से प्रबलित चुंबकीय रिंग फ़िल्टर प्रारंभ करनेवाला का पास से चित्र।

दूसरे छोर पर एक पीएफसी बूस्ट प्रारंभ करनेवाला और एक स्टेप-डाउन प्रारंभ करनेवाला स्थापित किया गया है।

केंद्रीय क्षेत्र उच्च वोल्टेज फिल्टर इलेक्ट्रोलाइटिक कैपेसिटर, वर्तमान ट्रांसफार्मर, फिल्म कैपेसिटर, अनुनाद कैपेसिटर, मुख्य नियंत्रण चिप बिजली आपूर्ति कैपेसिटर, वाई कैपेसिटर और अन्य उपकरणों से सुसज्जित है। हाई-वोल्टेज फिल्टर इलेक्ट्रोलाइटिक कैपेसिटर को इंसुलेटिंग टेप से लपेटा जाता है और क्षैतिज रूप से रखा जाता है।

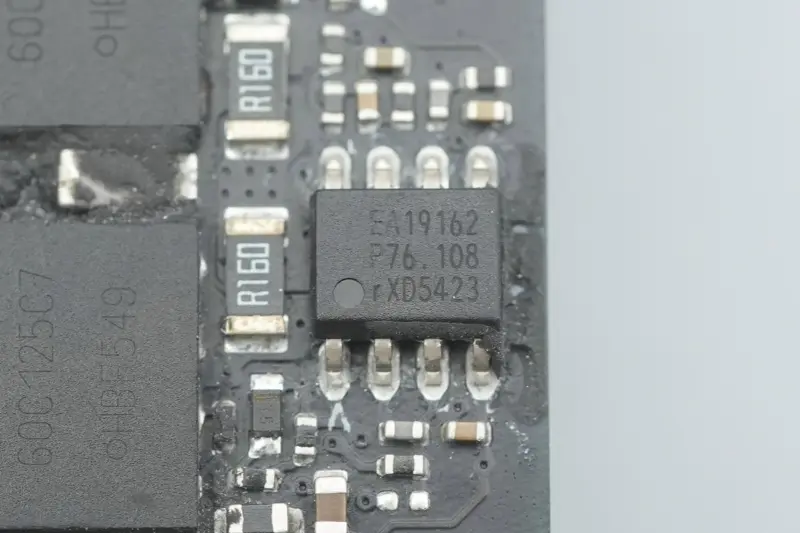

पीएफसी नियंत्रक एनएक्सपी, मॉडल टीईए19162टी से है, जिसमें एकीकृत एक्स-कैपेसिटर डिस्चार्ज फ़ंक्शन है, जो अर्ध-गुंजयमान मोड या डीसीएम मोड में काम करता है। यह 70-276V की इनपुट वोल्टेज रेंज का समर्थन करता है, सॉफ्ट स्टार्ट और सॉफ्ट स्टॉप को एकीकृत करता है, और सटीक बूस्ट विनियमित आउटपुट प्रदान करता है।

TEA19162T स्विचिंग हानियों को कम करने के लिए वैली स्विचिंग या शून्य-वोल्टेज स्विचिंग को अपनाता है, स्विचिंग हानियों को कम करने के लिए आवृत्ति सीमित करने का समर्थन करता है, और बिजली की खपत को कम करने के लिए बर्स्ट मोड का समर्थन करता है। SO8 में पैक किया गया।

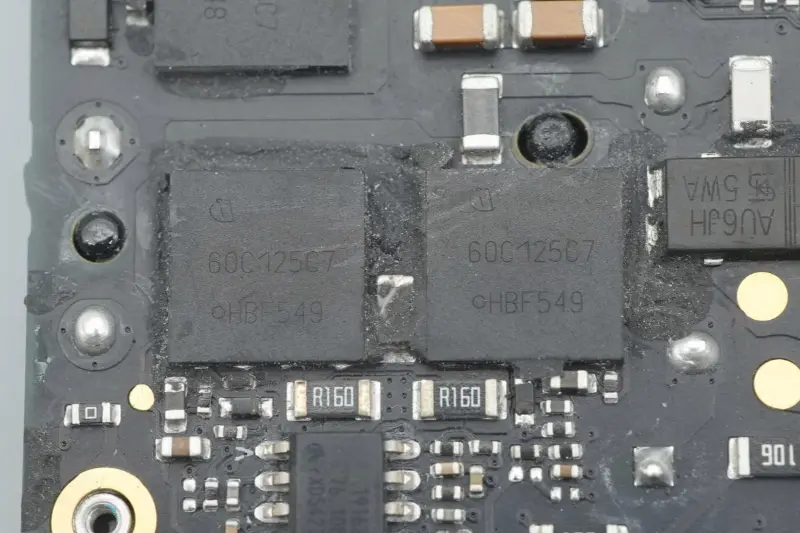

PFC स्विच ट्यूब Infineon से है, जिसे 60C125C7 के रूप में चिह्नित किया गया है, VSON‑4 में पैक किया गया है।

पीएफसी बूस्ट प्रारंभ करनेवाला का क्लोज़-अप।

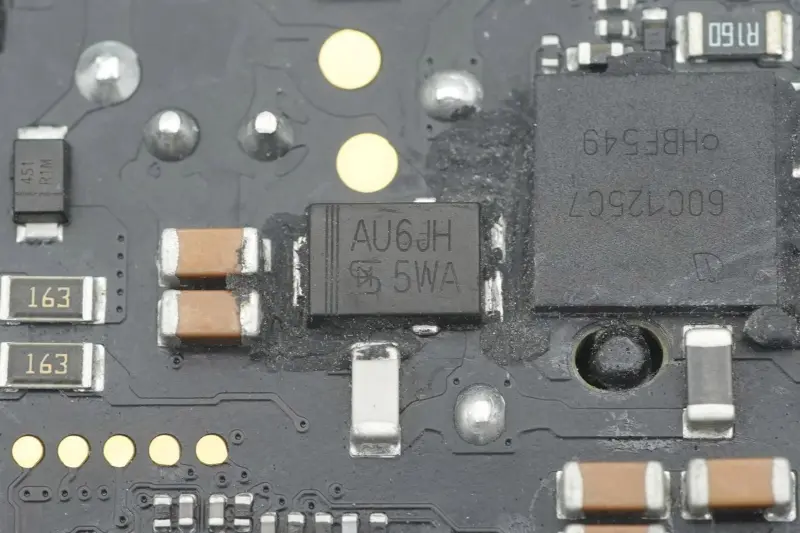

पीएफसी रेक्टिफायर डायोड ताइवान सेमीकंडक्टर, मॉडल TUAU6JH से है, जो 600V 6A के विनिर्देश के साथ एक तेज़ रिकवरी डायोड है, जिसे TO‑277A में पैक किया गया है।

हाई-वोल्टेज फ़िल्टर इलेक्ट्रोलाइटिक कैपेसिटर रूबीकॉन से है, जिसमें 450V 82μF का विनिर्देश है।

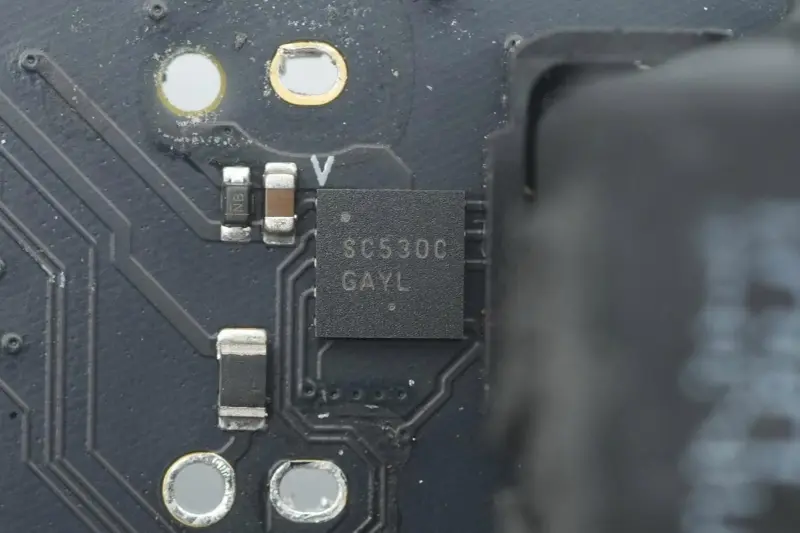

Infineon और STMicroelectronics स्विच ट्यूब के लिए ड्राइवर ON सेमीकंडक्टर का एक कस्टम मॉडल है, जिसे SC530C के रूप में चिह्नित किया गया है।

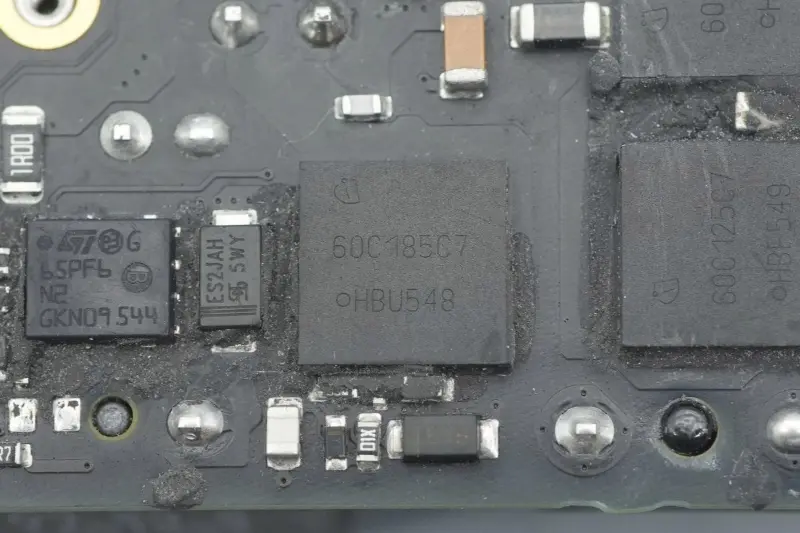

Infineon से एक कस्टम MOS ट्यूब, 60C185C7 चिह्नित, Apple के लिए एक कस्टम मॉडल, VSON‑4 में पैक किया गया।

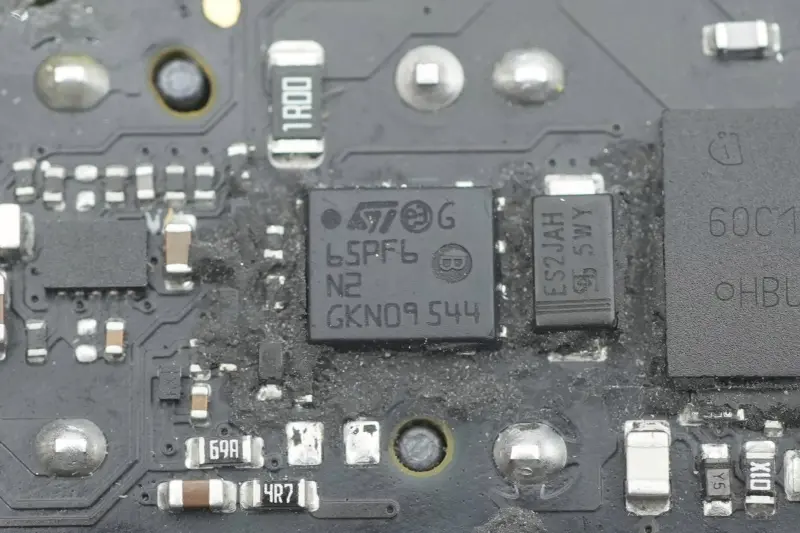

एक अन्य एमओएस ट्यूब STMicroelectronics से है, जिसे 65PF6N2 के रूप में चिह्नित किया गया है, जिसे PowerFLAT 5x6 HV में पैक किया गया है।

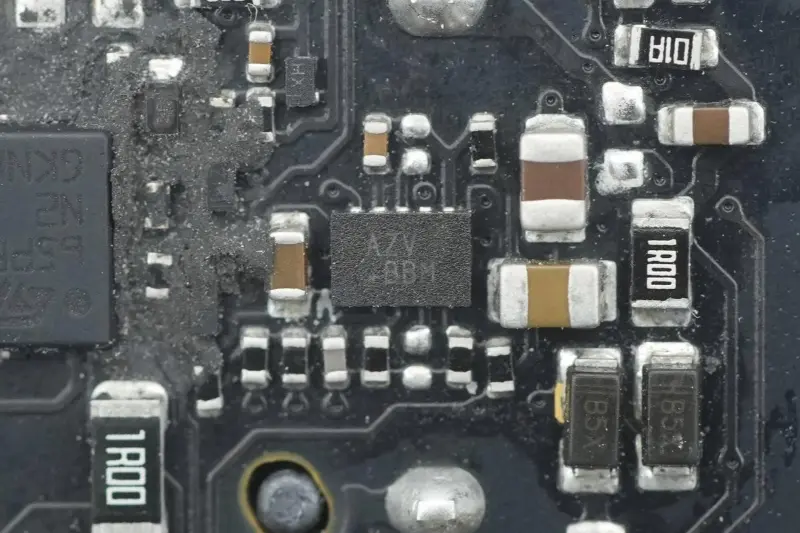

एक चिप पर AZV अंकित है।

स्टेप-डाउन चरण के इनपुट करंट का पता लगाने के लिए करंट ट्रांसफार्मर।

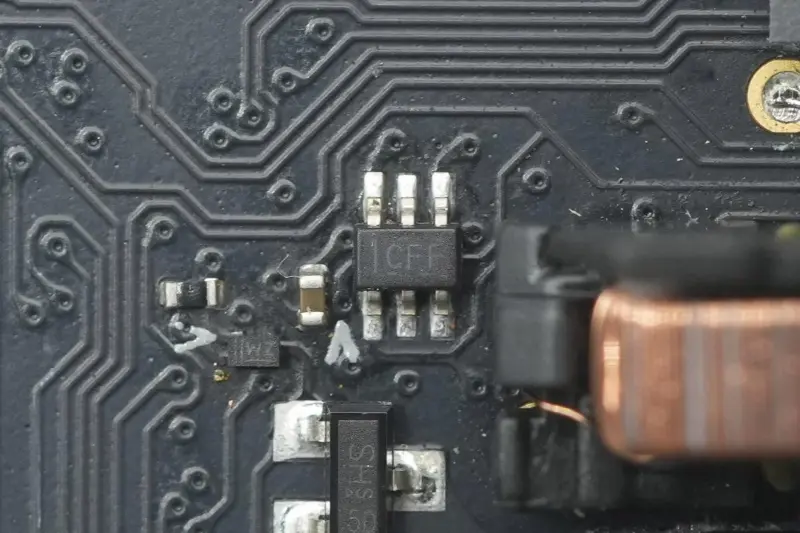

श्मिट ट्रिगर इनपुट वाला डुअल-चैनल 1.65-5.5V इन्वर्टर टेक्सास इंस्ट्रूमेंट्स से है, जिसे CFF, मॉडल SN74LVC2G14 के रूप में चिह्नित किया गया है, SC70 में पैक किया गया है।

स्टेप-डाउन प्रारंभ करनेवाला का पास से चित्र।

तीसरे फिल्म फिल्टर कैपेसिटर की विशिष्टता 1μF 450V है।

मुख्य नियंत्रण चिप बिजली आपूर्ति संधारित्र भी रूबीकॉन से है, जिसमें 35V 47μF का विनिर्देश है।

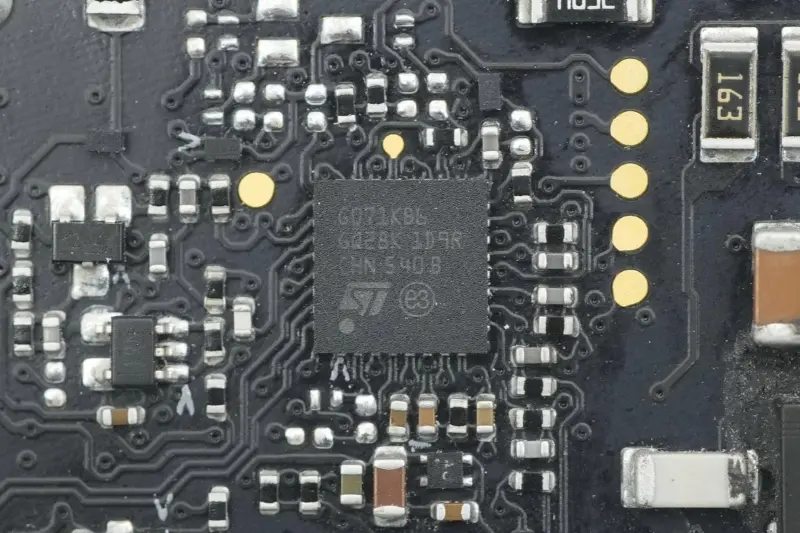

STMicroelectronics STM32G071KB M0 कोर MCU, बिल्ट-इन 128K फ्लैश, 36K रैम, मुख्य आवृत्ति 64MHz, UFQFPN32 में पैक किया गया, बिजली आपूर्ति के प्राथमिक ड्राइव नियंत्रण के लिए उपयोग किया जाता है।

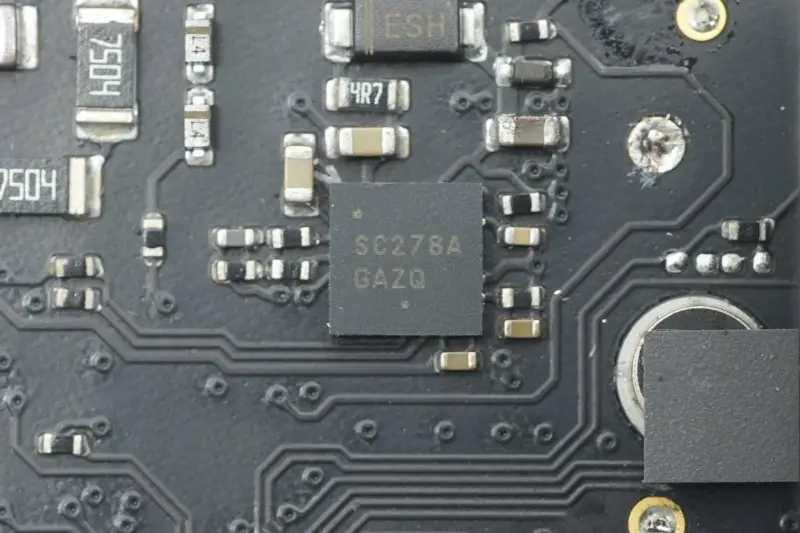

दो LLC स्विच ट्यूबों के लिए ड्राइवर ON सेमीकंडक्टर का एक कस्टम मॉडल है, जिसे SC278A के रूप में चिह्नित किया गया है, जिसे DFN‑10 में पैक किया गया है।

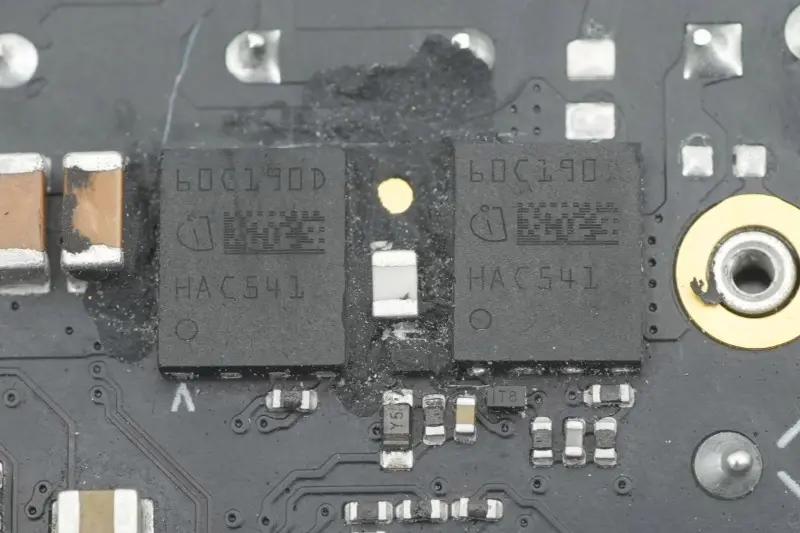

दो LLC स्विच ट्यूब Infineon से हैं, जिन पर 60C190D अंकित है, Apple के लिए कस्टम मॉडल, TSON‑8‑6 में पैक किए गए हैं।

दो गुंजयमान कैपेसिटर VISHAY से हैं।

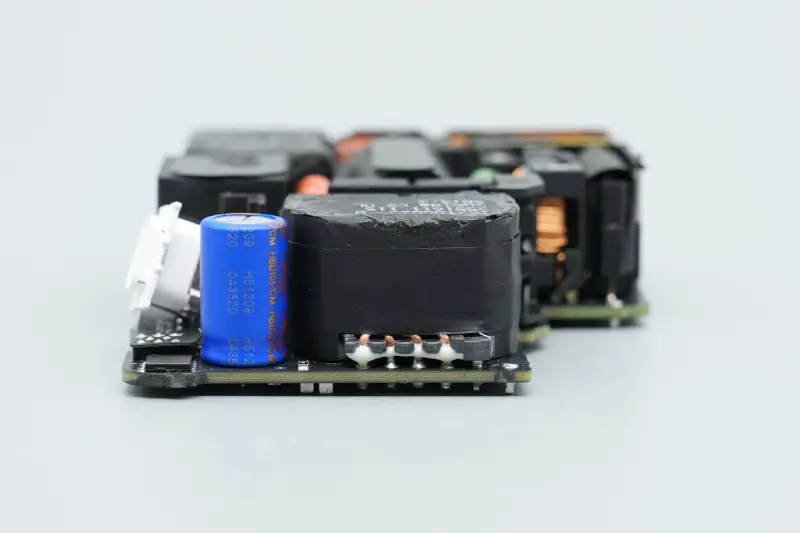

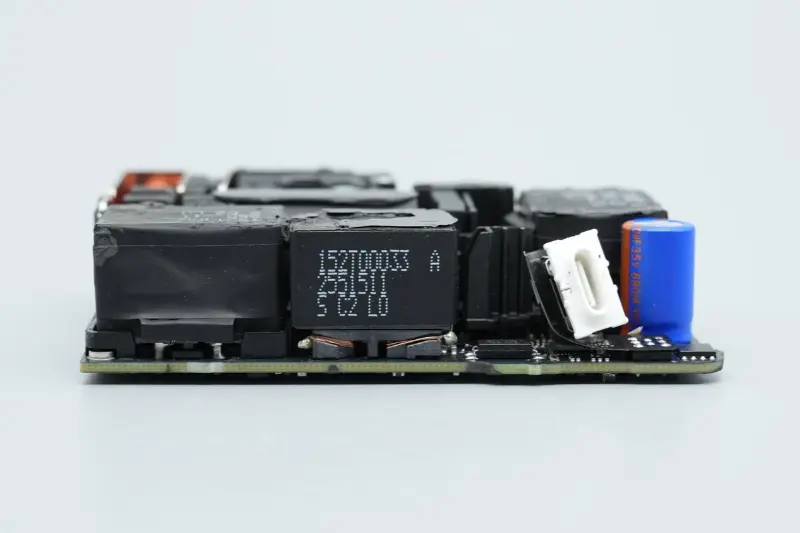

आउटपुट सिरे के एक तरफ एक ट्रांसफार्मर, ऑप्टोकॉप्लर, आउटपुट फिल्टर कैपेसिटर, प्रोटोकॉल चिप और वीबीयूएस स्विच ट्यूब स्थापित होते हैं।

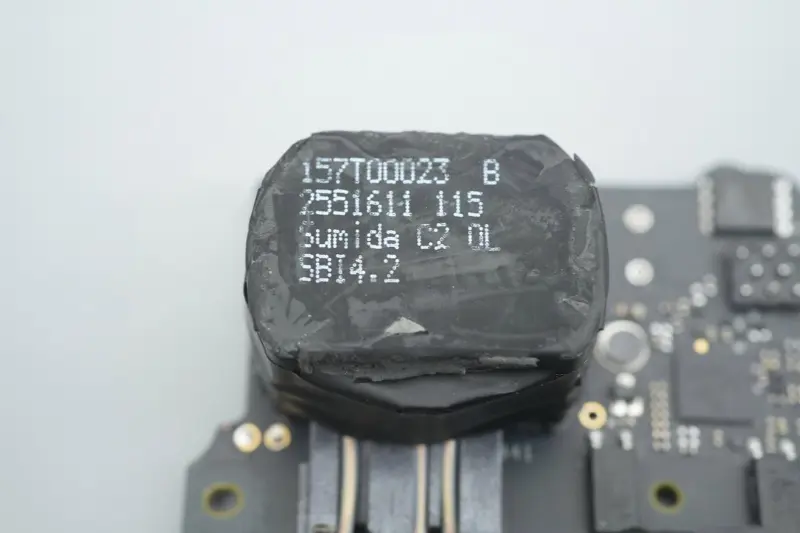

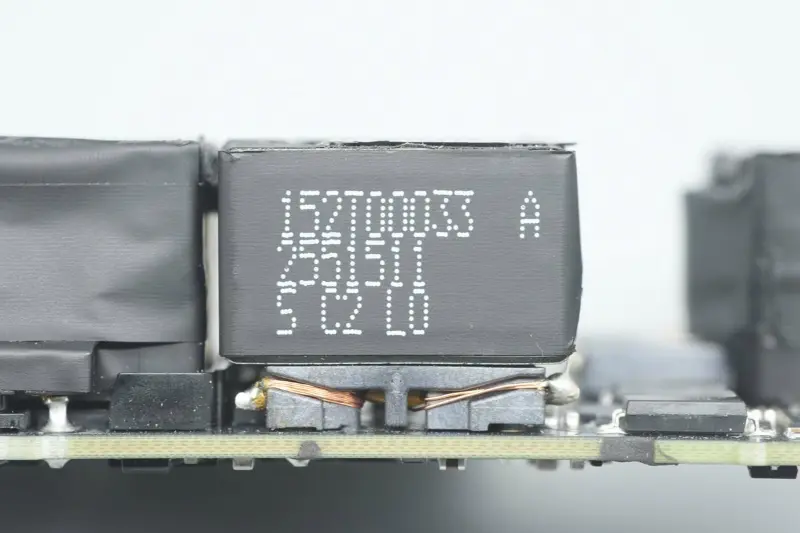

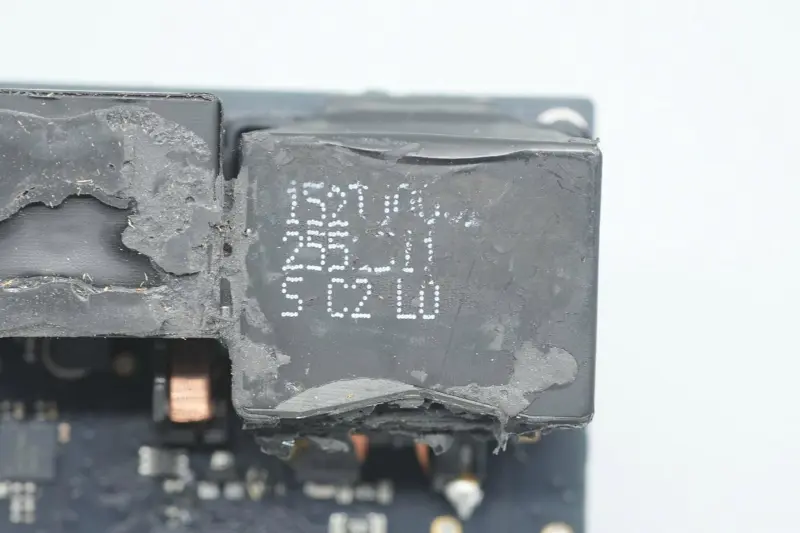

ट्रांसफार्मर की आपूर्ति सुमिडा द्वारा की जाती है।

हस्तक्षेप-रोधी के लिए दो काले Y कैपेसिटर का उपयोग किया जाता है।

फीडबैक आउटपुट वोल्टेज और सर्किट सुरक्षा के लिए उपयोग किए जाने वाले दो ऑप्टोकॉप्लर्स का क्लोज़-अप।

तीसरे Y संधारित्र का पास से चित्र।

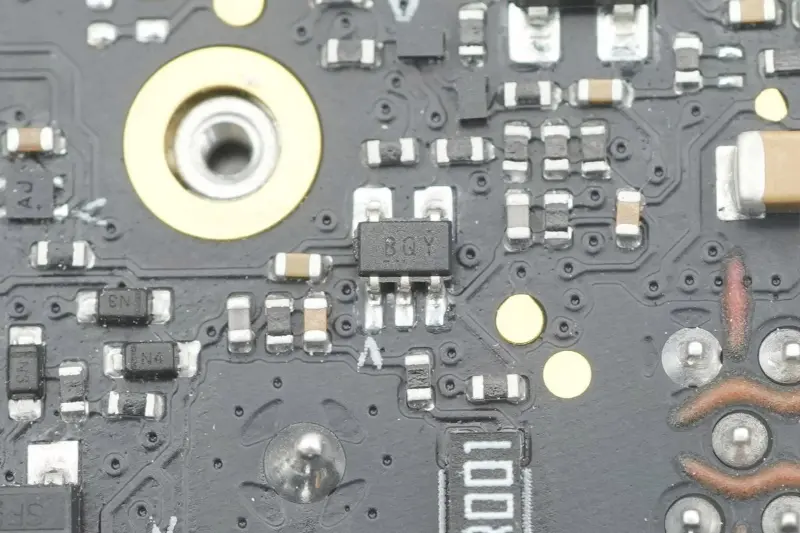

सिंक्रोनस रेक्टिफिकेशन कंट्रोलर को पावर देने के लिए स्टेप-डाउन कनवर्टर।

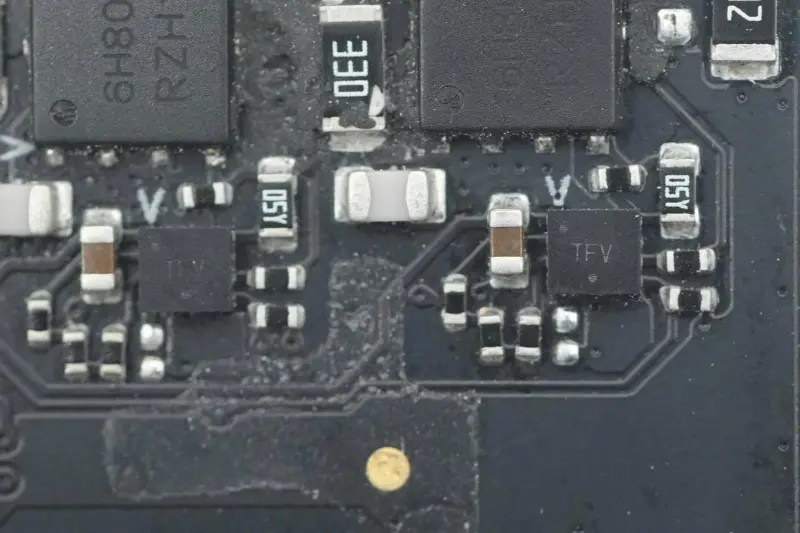

दो कस्टम-मॉडल सिंक्रोनस रेक्टिफिकेशन कंट्रोलर ON सेमीकंडक्टर से हैं, जिन्हें TFV के रूप में चिह्नित किया गया है, जिन्हें WDFN8 में पैक किया गया है।

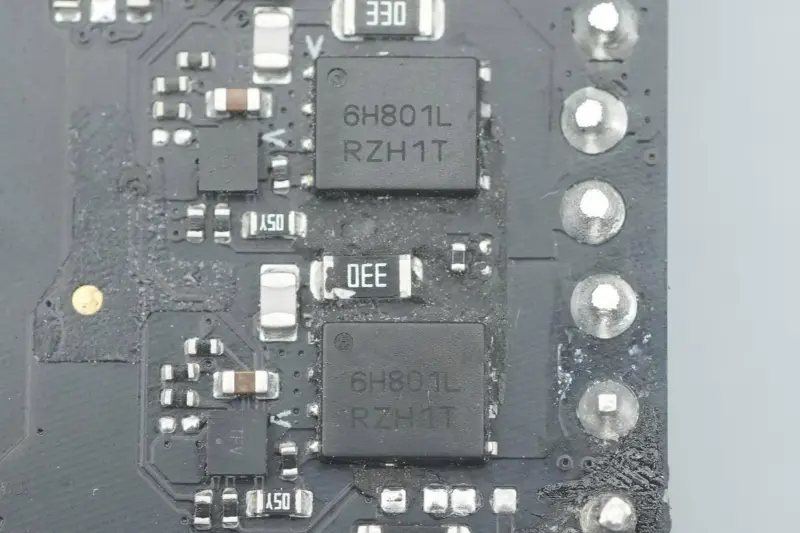

सिंक्रोनस रेक्टिफायर ट्यूब ON ​​सेमीकंडक्टर, मॉडल NTMFS6H801NL, NMOS ट्यूब, वोल्टेज 80V, ऑन-रेजिस्टेंस 2.7mΩ, DFN5 में पैक किया गया है।

आउटपुट फ़िल्टर कैपेसिटर लेलॉन से है।

संधारित्र विनिर्देश 35V 680μF है।

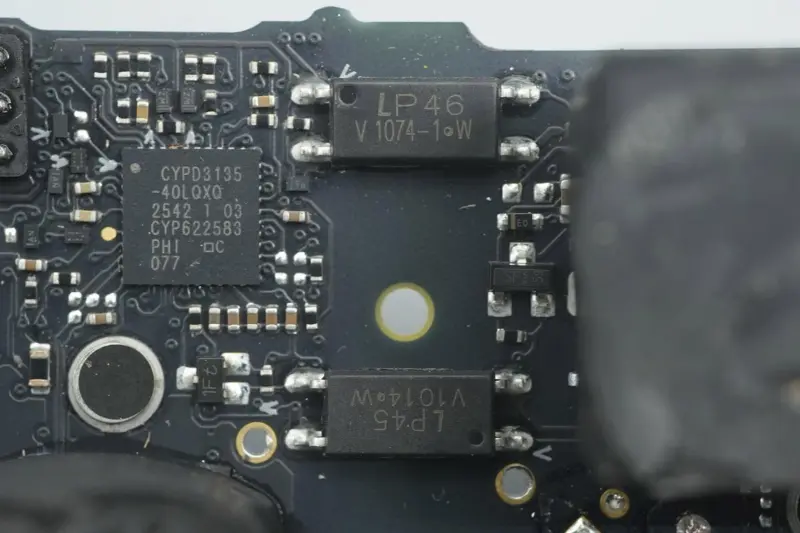

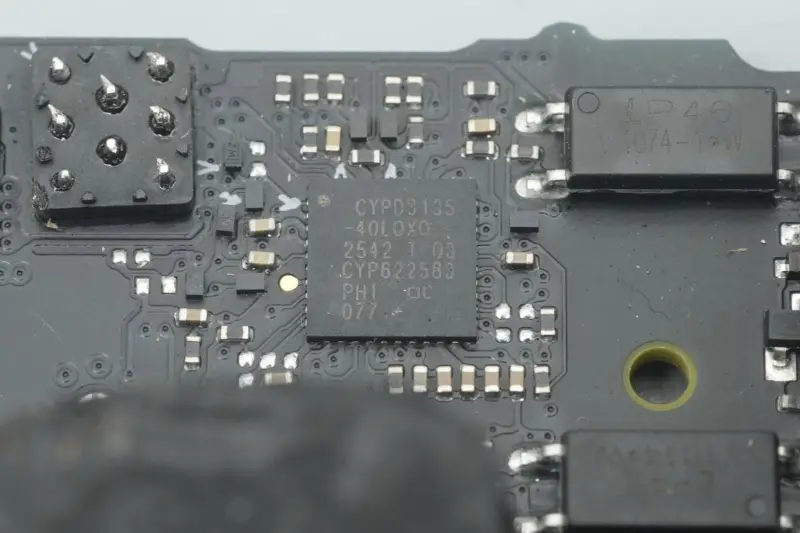

प्रोटोकॉल चिप Infineon CYPD3135 को अपनाती है, जो उद्योग की पहली USB PD3.1 फास्ट चार्जिंग प्रोटोकॉल चिप है, जिसे Apple द्वारा Infineon के लिए अनुकूलित किया गया है।

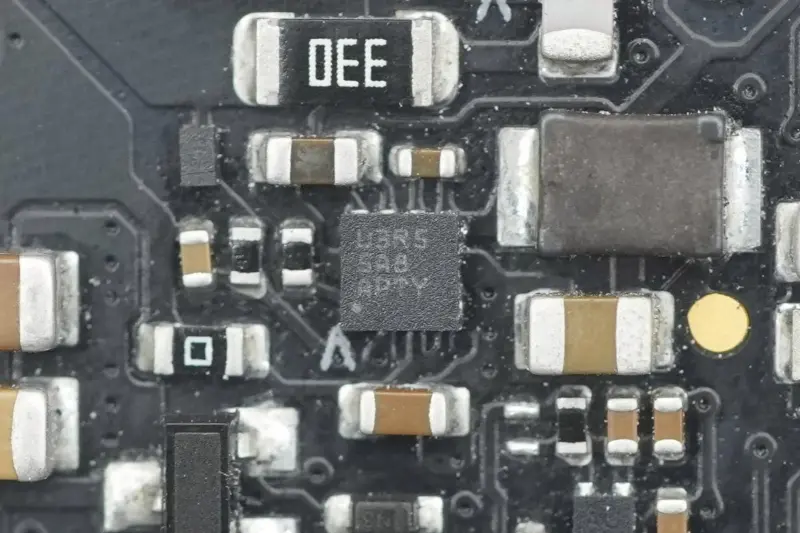

आउटपुट करंट का पता लगाने के लिए एम्पलीफायर।

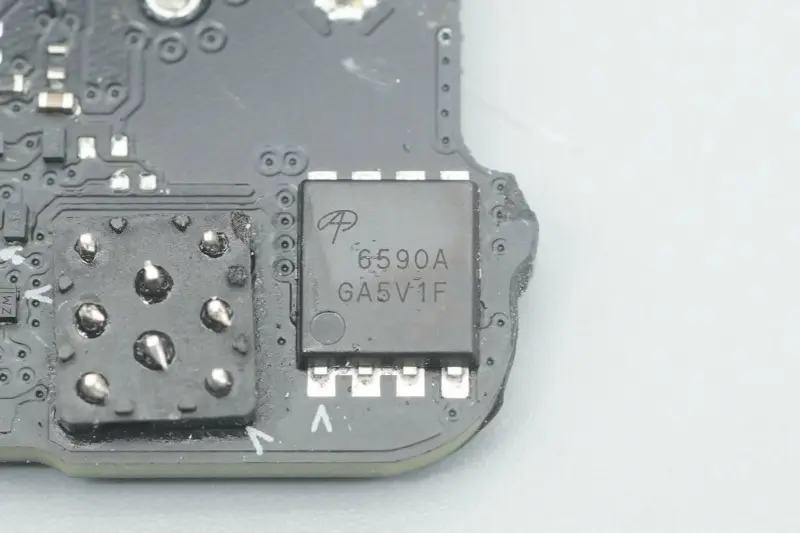

आउटपुट VBUS स्विच ट्यूब AOS से है, मॉडल AON6590A, NMOS ट्यूब, वोल्टेज 40V, ऑन-रेजिस्टेंस 0.99mΩ, DFN5*6 में पैक किया गया है।

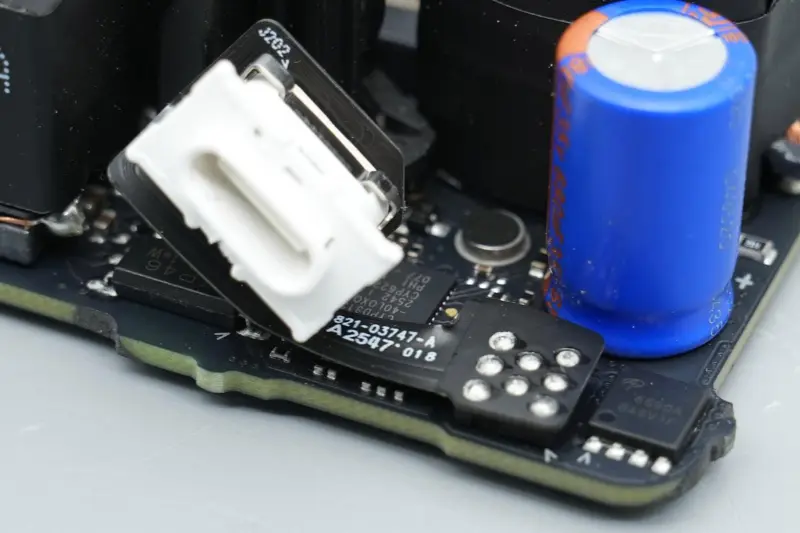

USB‑C पोर्ट रिसेप्टेकल एक लचीले सर्किट बोर्ड के माध्यम से मुख्य पीसीबी से जुड़ा होता है।

यूएसबी-सी पोर्ट रिसेप्टेकल का पास से चित्र।

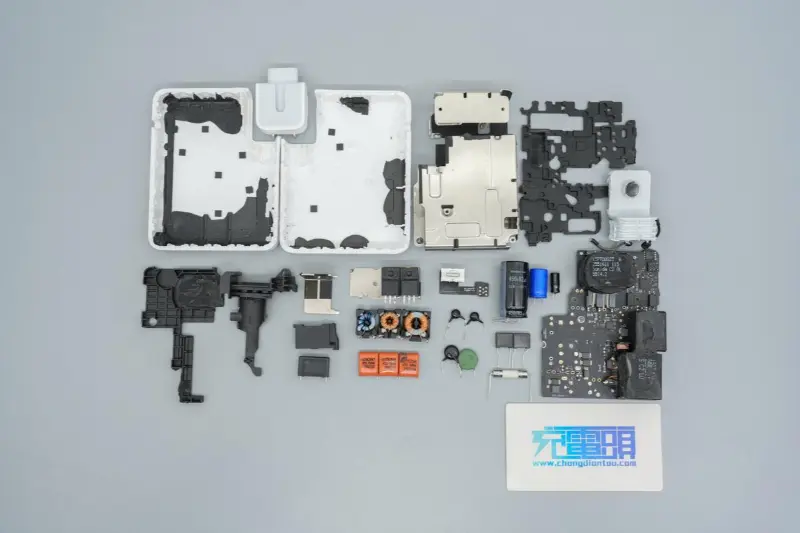

सारांश

Apple का नया 140W फास्ट चार्जर A3607 Apple की सुसंगत न्यूनतम डिजाइन भाषा को जारी रखता है, और इसका समग्र स्वरूप और आकार पिछली पीढ़ी के A2452 के साथ अत्यधिक सुसंगत है। हालाँकि, कुछ विवरण अंतर हैं: सहायक निर्धारण के लिए एक धातु क्लिप को वियोज्य पिन मॉड्यूल के स्लॉट में जोड़ा जाता है।

प्रदर्शन के मामले में, ऐप्पल की नई पीढ़ी के उपकरणों के लिए प्रमुख बिजली आपूर्ति के रूप में काम करते हुए, यह पिछले पुराने मॉडलों के साथ भी अत्यधिक संगत है, जो उपकरणों के लिए 140W PD3.1 फास्ट चार्जिंग प्रदान करता है।

चार्जर अभी भी एक कॉम्पैक्ट समग्र लेआउट और ठोस गर्मी अपव्यय डिजाइन के साथ पीएफसी + एलएलसी + सिंक्रोनस स्टेप-डाउन की उच्च दक्षता वाली वास्तुकला को अपनाता है। मुख्य घटकों के संदर्भ में, इस आधार पर कि नियंत्रक अभी भी NXP, STMicroelectronics, ON सेमीकंडक्टर और Infineon के समान भाग संख्या के चिप्स हैं, बिजली उपकरणों को Infineon के कस्टम उत्पादों के रूप में लगभग एकीकृत किया गया है, जिससे समग्र समाधान अधिक गहन और अनुकूलित हो गया है, और ऊर्जा दक्षता प्रदर्शन में और सुधार होने की उम्मीद है।
