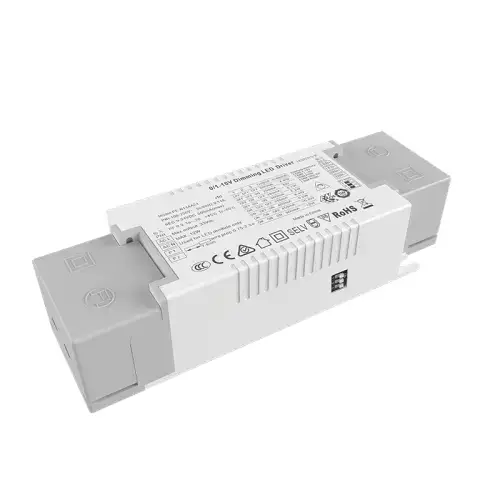

10W लगातार चालू 0/1-10V सीसीटी डिमेबल एलईडी ड्राइवर

स्टारवेल फैक्ट्री के उच्च गुणवत्ता वाले 10W कॉन्स्टेंट करंट 0/1-10V सीसीटी डिमेबल एलईडी ड्राइवर में दो चैनल सिग्नल नियंत्रण को अपनाया जाता है, चमक को नियंत्रित करने के लिए एक चैनल 0/1-10v है, रंग तापमान को नियंत्रित करने के लिए दूसरा चैनल 0/1-10v है, सीपीयू डिमिंग वक्र और मिश्रित आवृत्ति नियंत्रण को नियंत्रित करता है।

जांच भेजें

पेशेवर निर्माता के रूप में, स्टारवेल आपको उच्च गुणवत्ता वाला 10W कॉन्स्टेंट करंट 0/1-10V सीसीटी डिमेबल एलईडी ड्राइवर प्रदान करना चाहता है। चमक की दृश्य धारणा प्राप्त करने के लिए, उपयोग किए जाने वाले कच्चे माल में प्रथम-पंक्ति ब्रांड, आयातित चिप अल्ट्रा डीप डिमिंग डिज़ाइन, बाजार पर विभिन्न प्रकार के बुद्धिमान डिमिंग सिस्टम से मेल खाते हैं, रंग तापमान का सटीक नियंत्रण, अल्ट्रा छोटे आकार का डिज़ाइन (यदि सिस्टम एक ही समय में चमक समायोजन के दो चैनलों के साथ मिश्रित रंग तापमान मोड है, तो इसे प्रोग्राम को अनुकूलित करने की आवश्यकता है)।

विनिर्देश

नमूना		PE-FN10ACA42	PE-FN20ACA42
आउटपुट	आउटपुट वोल्टेज	9-42वीडीसी 9-41वीडीसी 9-37वीडीसी 9-33वीडीसी 9-28वीडीसी	9-42वीडीसी
	अधिकतम आउटपुट वोल्टेज	42वीडीसी	42वीडीसी
	नॉन-लोड आउटपुट वोल्टेज	45वीडीसी	45वीडीसी
	आउटपुट करेंट	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	बिजली उत्पादन	1.5W~9.8W	2W~21W
	स्ट्रोब स्तर	कोई झिलमिलाहट नहीं
	डिमिंग रेंज	0~100%，LEDशुरूआत 0.03%संभव।
	पीडब्लूएम डिमिंग फ्रीक्वेंसी	>3600Hz
	वर्तमान सटीकता	±5%
	पावर डाउन मोड	कोई सिग्नल अधिकतम चमक आउटपुट नहीं
इनपुट	डिमिंग इंटरफ़ेस	0-10V 1-10V सिग्नल इंटरफ़ेस करंट <2ma
	इनपुट वोल्टेज रेंज	200-250Vac
	आवृत्ति	50/60हर्ट्ज़
	आगत बहाव	<0.045A ac230v	<0.055A ac230v
	ऊर्जा घटक	पीएफ>0.94/230वी एसी(पूरे लोड पर)	पीएफ>0.95/230V एसी (पूरे लोड पर)
	टीएचडी	230Vac@THD <14% (पूर्ण लोड पर)
	दक्षता(प्रकार)	81%	86%
	इनरश करंट(प्रकार)	कोल्ड स्टार्ट25A@230Vac
	विरोधी उछाल	एल-एन: 1.8 केवी
	रिसाव धारा	<0.25mA/230Vac
पर्यावरण	कार्य तापमान	ta: 45°C tc: 80°C
	कार्यशील आर्द्रता	20 ~ 95% आरएच, गैर-संघनक
	भंडारण तापमान, आर्द्रता	-40 ~ 80°C, 10~95%RH
	अस्थायी.गुणांक	±0.03%/°C(0-50)°C
	कंपन	10~500 हर्ट्ज़, 2जी 12 मिनट/1चक्र, अवधि 72 मिनट के लिए। प्रत्येक X, Y, Z अक्षों के अनुदिश।
सुरक्षा	ज़रूरत से ज़्यादा गरम संरक्षण	यदि पीसीबी तापमान ≥110°C है, तो आउटपुट करंट को बुद्धिमानी से समायोजित या बंद करना, स्वतः ठीक हो जाता है।
	ओवर लोड संरक्षण	पावर≥102% रेटेड होने पर आउटपुट बंद कर दें, स्वतः ठीक हो जाता है।
	शॉर्ट सर्किट संरक्षण	शॉर्ट सर्किट होने पर स्वचालित रूप से बंद हो जाता है, स्वचालित रूप से ठीक हो जाता है।
	नॉन-लोड सुरक्षा	आउटपुट लगातार वोल्टेज।
सुरक्षा और ईएमसी	वोल्टेज का सामना करें	आई/पी-ओ/पी: 3750 वैक
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानक	आईईसी/ईएन61347-1, आईईसी/ईएन61347-2-13
	ईएमसी उत्सर्जन	/
	ईएमसी प्रतिरक्षा	/
	स्ट्रोब परीक्षण मानक	आईईईई 1789
अन्य	आयाम	130×37×22.6मिमी(एल×डब्ल्यू×एच)
	पैकिंग	पीई बैग
	वज़न(G.W.)	85 ग्राम ± 10 ग्राम

विशेषताएँ:

1. एकाधिक डिमिंग और रंग मिलान इंटरफेस को एकीकृत करें 2.0/1-10v चमक समायोजन, रंग मिलान तापमान

3. स्ट्रोबोस्कोपिक के बिना डिजिटल नियंत्रण आउटपुट

4. एसी इनपुट 200-250v रेंज

5. प्राकृतिक वायु शीतलन, नमी-प्रूफ, गर्मी संचालन सिलिकॉन गर्मी अपव्यय प्रक्रिया

6. डीप डिमिंग डिजाइन

7. एकाधिक सुरक्षा कार्य

8. क्रिम्पिंग डिज़ाइन, सुविधाजनक और तेज़

आवेदन पत्र:

1. एलईडी दोहरे रंग प्रकाश स्रोत

2. विला बुद्धिमान प्रकाश व्यवस्था

3. वायरलेस इंटेलिजेंट लाइटिंग सिस्टम तक पहुंचा जा सकता है

4. संग्रहालय प्रकाश व्यवस्था

5. उच्च अंत वाणिज्यिक प्रकाश व्यवस्था

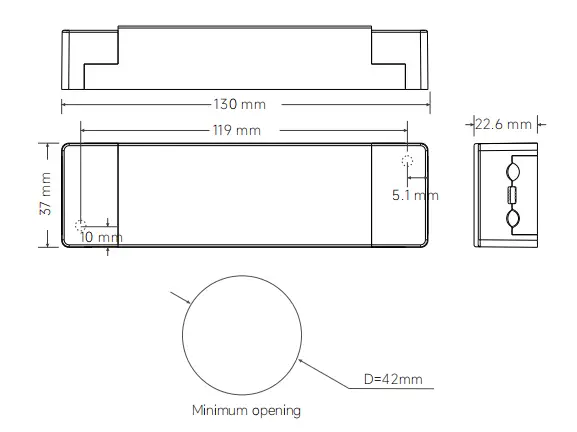

आयाम:

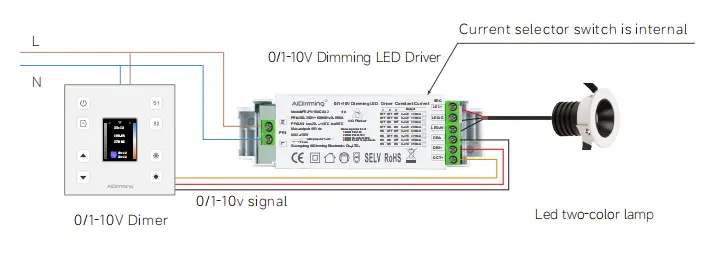

वायरिंग:

1. इनपुट टर्मिनल वायरिंग: वायर गेज 22awg-14awg (0.5mm2 - 1.5mm2) के लिए उपयुक्त, स्ट्रिपिंग के लिए 9-10mm टिन की आवश्यकता होती है

2. आउटपुट टर्मिनल वायरिंग: वायर गेज 22awg-12awg (0.5mm2 - 1.5mm2) के लिए उपयुक्त, स्ट्रिपिंग के लिए 6-7mm टिन की आवश्यकता होती है

3. आउटपुट टर्मिनल वायरिंग: आउटपुट एलईडी का सकारात्मक ध्रुव सामान्य टर्मिनल है, और तीन तार वाला एलईडी कैन हो सकता है

सकारात्मक ध्रुवों में से किसी एक से जुड़ा हो।

उपयोग के लिए निर्देश:

जब तक अन्यथा निर्दिष्ट न हो, सभी विशिष्टताओं और मापदंडों को 230VAC इनपुट, रेटेड लोड और 25 ℃ परिवेश पर मापा जाता है

तापमान

इस उत्पाद में इनपुट पर एक प्रेस लाइन कैप है, सेल्फ-लॉकिंग क्लैंपिंग के साथ, इसे एक स्क्रूड्राइवर के साथ खोला जा सकता है, फिर आप

एसी लाइन एल और नल लाइम एन से जुड़े इनपुट टर्मिनल को देखेंगे, आउटपुट टर्मिनल के अनुसार कनेक्ट होगा

उत्पाद लेबल, सकारात्मक और नकारात्मक ध्रुव पर ध्यान दें।

**1:कृपया इनपुट और आउटपुट के बीच अंतर पर ध्यान दें, सही ढंग से कनेक्ट करें, फिर बिजली चालू करें

**2:कृपया पहले डीसी आउटपुट का लोड कनेक्ट करें, जांच के बाद ड्राइवर खोलें; निरंतर चालू मोड में, यदि शक्ति

खुले सर्किट पर, कृपया ड्राइवर को बंद कर दें और आउटपुट द्वारा संग्रहीत विद्युत ऊर्जा तक एलईडी को कनेक्ट नहीं किया जा सकता है

जारी करें, अन्यथा यह एलईडी को नुकसान पहुंचा सकता है;

**3. इस प्रकार का ड्राइवर केवल एलईडी लैंप के उपयोग तक ही सीमित है, इनपुट वोल्टेज रेंज AC200-250V है, गर्मी इन्सुलेशन

कपास और अन्य वस्तुएं जो उत्पाद के ताप अपव्यय में बाधा डालती हैं, जो निर्दिष्ट के तहत उत्पाद के अनुरूप होती हैं

आउटपुट वोल्टेज, वर्तमान सीमा, उपयोग पर्यावरण का तापमान -20-45 डिग्री है, और सतह को कवर नहीं किया जा सकता है

पर्यावरण की स्थिति के अनुसार, इस उत्पाद पर 5 साल की मुफ्त वारंटी मिलती है।

1. डिमिंग ड्राइवर को पहली बार कनेक्ट करने के बाद एलईडी लैंप चमकता नहीं है, कृपया एसी इनपुट बंद करें और जांचें

निम्नलिखित अनुसार:

1) डीसी आउटपुट खराब संपर्क है या नहीं;

2) क्या डीसी आउटपुट ध्रुवीयता उलट है, या एलईडी बोर्ड वेल्डेड विरोधी है;

3) क्या एसी इनपुट खराब संपर्क है, इन विफलताओं को दूर करने के बाद परीक्षण करें;

2. डिवाइस में अच्छा कनेक्शन, एलईडी लाइटें हैं, लेकिन एलईडी टिमटिमाती है, कृपया एसी इनपुट बंद करें और निम्नानुसार जांच करें:

1).पैरामीटर और वास्तविक पैरामीटर मेल खाते हैं या नहीं।

2).यदि उपयोग के संबंध में आपके कोई प्रश्न हों तो कृपया समय पर हमसे संपर्क करें, हम आपकी समस्याओं का समाधान करने की पूरी कोशिश करेंगे।

0-10V और 1-10V के बीच अंतर:

1. जब 0/10V डिमर को अधिकतम 10V पर समायोजित किया जाता है, तो आउटपुट करंट पावर आउटपुट के 100% तक पहुंच जाएगा, और चमक 100% तक पहुंच जाएगी। जब 0-10V डिमर को 0V पर समायोजित किया जाता है, तो करंट होगा

न्यूनतम, और प्रकाश बंद कर दिया जाएगा; जब 1-10V डिमिंग को 1V पर समायोजित किया जाता है, तो करंट न्यूनतम होता है और प्रकाश बंद हो जाता है।

2. 0-10V और 1-10V डिमिंग के बीच अंतर: अलग-अलग शुरुआती और समापन वोल्टेज, 0-10V 0.7V पर चालू है,

(न्यूनतम चमक) 1-10V 1.2V (न्यूनतम चमक) पर चालू है।

3. डिजिटल डिमिंग ड्राइवर 0-10V और 1-10V डिमिंग स्वचालित पहचान दो डिमिंग मोड।

4. एक ही सिग्नल सर्किट एक ही समय में प्रकाश और अंधेरे को नियंत्रित करता है।

5. डिमर (डिमिंग सिस्टम) को 0-10V और 1-10V डिमिंग सिग्नल में विभाजित किया गया है।

6. डिमिंग अनुकूलता सिग्नल लाइन की नियंत्रण दूरी और नियंत्रण बिजली आपूर्ति की संख्या से संबंधित है।

यदि संख्या बहुत बड़ी है या सिग्नल लाइन बहुत लंबी है, तो नीचे समायोजित नहीं किया जा सकता और बंद समायोजित नहीं किया जा सकता जैसी समस्याएं उत्पन्न होंगी।
