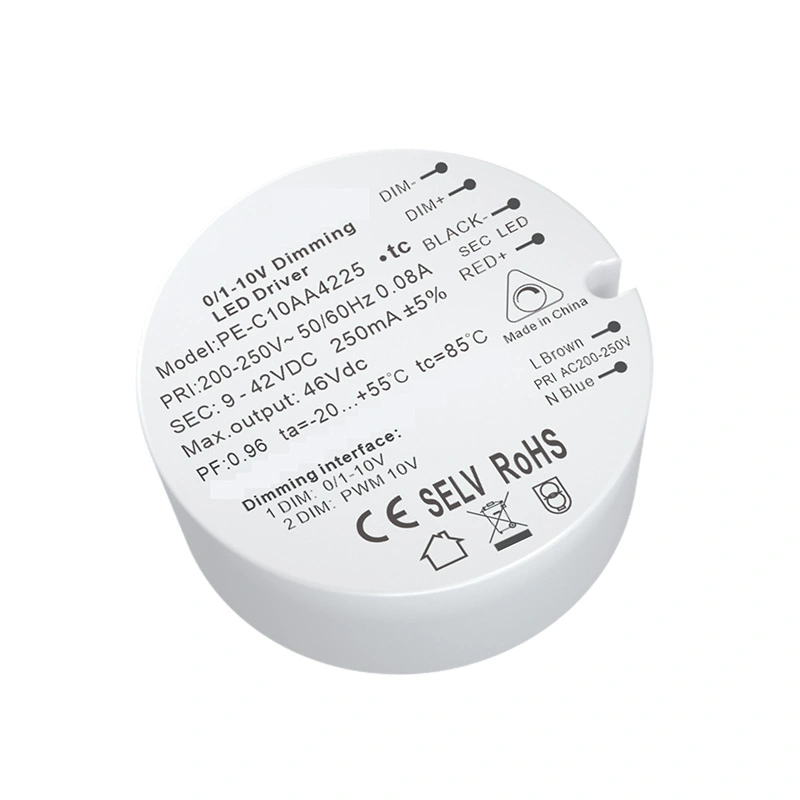

10W लगातार चालू 0-10V डिमेबल एलईडी ड्राइवर

अग्रणी चीन आपूर्तिकर्ताओं के रूप में, हम थोक में स्टारवेल 10W कॉन्स्टेंट करंट 0-10V डिमेबल एलईडी ड्राइवर प्रदान करते हैं, जो उत्तम दर्जे के निर्माण के साथ गुणवत्ता प्रदर्शन का संयोजन करते हैं। PE-C10 चमक को नियंत्रित करने के लिए सिग्नल नियंत्रण और 0/1-10V सिग्नल को अपनाता है। उपयोग किए गए कच्चे माल प्रथम-पंक्ति ब्रांड हैं। आयातित चिप में कोई स्ट्रोबोस्कोपिक डिमिंग डिज़ाइन नहीं है, जो बाजार में उपलब्ध विभिन्न प्रकार के उत्पादों इंटेलिजेंट डिमिंग सिस्टम से मेल खाता है। पीडब्लूएम डिमिंग आउटपुट एलईडी की चमक को नियंत्रित करता है, चमक को सटीक रूप से नियंत्रित करता है, और डिमिंग रंग तापमान का विचलन छोटा होता है।
इलेक्ट्रॉनिक घटकों का ताप संतुलन अधिक स्थिर बनाने के लिए सिलिका जेल ऊष्मा चालन प्रक्रिया को आंतरिक रूप से अपनाया जाता है।

जांच भेजें

10W कॉन्स्टेंट करंट 0-10V डिमेबल एलईडी ड्राइवर के विश्वसनीय आपूर्तिकर्ताओं की तलाश है? स्टारवेल चीन में अपने कारखाने से उच्च गुणवत्ता वाले डिज़ाइन और सुसंगत गुणवत्ता पर ध्यान केंद्रित करते हुए बड़ी मात्रा में उत्पाद प्रदान करता है।

हमारा 10W कॉन्स्टेंट करंट 0-10V डिमेबल एलईडी ड्राइवर आंतरिक रूप से सिलिकॉन थर्मल प्रवाहकीय तकनीक का उपयोग करता है, जो इलेक्ट्रॉनिक घटकों के अधिक स्थिर थर्मल संतुलन की अनुमति देता है।

विनिर्देश

नमूना		PE-C10AA42	PE-C10RA
आउटपुट	आउटपुट वोल्टेज	25-42वीडीसी	25-42वीडीसी
	अधिकतम आउटपुट वोल्टेज	42वीडीसी	42वीडीसी
	नॉन-लोड आउटपुट वोल्टेज	46वीडीसी	46वीडीसी
	आउटपुट करेंट	250mA(150-250mA)	250mA(150-250mA)
	बिजली उत्पादन	2.25W~10.5W	2.25W~10.5W
	स्ट्रोब स्तर	झिलमिलाहट मुक्त
	डिमिंग रेंज	0 ~ 100%, एलईडी डिमिंग 0.03% से
	पीडब्लूएम डिमिंग फ्रीक्वेंसी	>3600Hz
	वर्तमान सटीकता	±5%
	पावर डाउन मोड	सक्रिय सिग्नल, कोई सिग्नल एक्सेस नहीं, अधिकतम सेट करंट आउटपुट करता है
इनपुट	डिमिंग इंटरफ़ेस	0-10V 1-10V 10vpwm सिग्नल इंटरफ़ेस करंट <0.1mA (pe-c10ra के लिए 100k पोटेंशियोमीटर)
	इनपुट वोल्टेज रेंज	200-250Vac
	आवृत्ति	50/60हर्ट्ज़
	आगत बहाव	<0.06A ac230v
	ऊर्जा घटक	पीएफ>0.96/230वी
	टीएचडी	230Vac@THD <4% (पूर्ण लोड पर)
	दक्षता(प्रकार)	78%
	इनरश करंट(प्रकार)	ठंडा start20A@230Vac
	विरोधी उछाल	एल-एन: 1.5 केवी
	रिसाव धारा	<0.25mA/230Vac
पर्यावरण	कार्य तापमान	ta: 55°C tc: 80°C
	कार्यशील आर्द्रता	20 ~ 95% आरएच, गैर-संघनक
	भंडारण तापमान, आर्द्रता	-40 ~ 80°C°, 10~95%RH
	अस्थायी. गुणक	±0.03%/°C(0-50)°C
	कंपन	10~500 हर्ट्ज़, 2जी 12 मिनट/1चक्र, अवधि 72 मिनट के लिए। प्रत्येक X, Y, Z अक्षों के अनुदिश।
सुरक्षा	ज़रूरत से ज़्यादा गरम संरक्षण	यदि पीसीबी तापमान ≥110°C है, तो आउटपुट करंट को बुद्धिमानी से समायोजित या बंद करना, स्वतः ठीक हो जाता है।
	ओवर लोड संरक्षण	पावर≥102% रेटेड होने पर आउटपुट बंद कर दें, स्वतः ठीक हो जाता है।
	शॉर्ट सर्किट संरक्षण	शॉर्ट सर्किट होने पर स्वचालित रूप से बंद हो जाता है, स्वचालित रूप से ठीक हो जाता है।
	नॉन-लोड सुरक्षा	आउटपुट लगातार वोल्टेज।
सुरक्षा और ईएमसी	वोल्टेज का सामना करें	आई/पी-ओ/पी: 3750 वैक
	अलगाव प्रतिरोध	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	सुरक्षा मानक	आईईसी/ईएन61347-1, आईईसी/ईएन61347-2-13
	ईएमसी उत्सर्जन	EN61000-3-2 क्लास सी, आईईसी61000-3-3
	ईएमसी प्रतिरक्षा	EN61000-4-2,3,4,5,6,8,11, EN61547
	स्ट्रोब परीक्षण मानक	आईईईई 1789
अन्य	आयाम	D43.2×20.5mm(L×W×H)
	पैकिंग	पीई बैग
	वज़न(G.W.)	42 ग्राम ± 5 ग्राम
टिप्पणी	1. pe-c10aa और pe-c10ra के बीच अंतर: pe-c10aa 0-10V / 1-10V / PWM डिमिंग है, और pe-c10ra 100k वैरिएबल प्रतिरोध के लिए एक विशेष डिमिंग है 2. मापे गए पैरामीटर 25 डिग्री के इनपुट 230V AC वातावरण के तहत किए जाते हैं 3. लगातार चालू विद्युत आपूर्ति, नॉन डिमिंग अवस्था में, आउटपुट करंट अधिकतम निर्धारित मान है 4. लैंप से जुड़ा वोल्टेज बिजली आपूर्ति की चिह्नित वोल्टेज सीमा के भीतर होगा 5. यह उत्पाद आंतरिक तापमान को संतुलित करने और उत्पाद की सुरक्षा और विश्वसनीयता सुनिश्चित करने के लिए ताप चालन सिलिका जेल ताप अपव्यय प्रक्रिया को अपनाता है। 6. सिग्नल लाइन की परीक्षण दूरी: 1.5m2 परिरक्षित लाइन, 40 बिजली आपूर्ति के साथ 200m। दूरी कारक के कारण, दूरी लंबी हो गई है, और नियंत्रणों की संख्या कम हो जाएगी। सिग्नल लाइन की लंबाई बढ़ने से सिग्नल मिलेगा क्षीणन, इसलिए नियंत्रण दूरी बढ़ने के साथ नियंत्रण योग्य लैंप की संख्या कम हो जाएगी

विशेषताएँ:

1.0-10v/1-10v लगातार चालू डिमेबल एलईडी ड्राइवर

2.इनपुट वोल्टेज: 200V-250V @ 50/60Hz

3.आउटपुट वोल्टेज: 25-42Vdc

स्ट्रोबोस्कोपिक के बिना डिजिटल नियंत्रण आउटपुट अपनाया जाता है

3. प्राकृतिक वायु शीतलन, नमी-प्रूफ, गर्मी संचालन और सिलिका जेल गर्मी अपव्यय प्रक्रिया4। अल्ट्रा छोटी मात्रा डिजाइन

5. एकाधिक सुरक्षा कार्य

6. ताप संचालन सिलिका जेल में उच्च ताप अपव्यय और तापमान प्रतिरोध होता है

7. कोई फ़्लिकर डिज़ाइन नहीं

आवेदन पत्र:

1. एलईडी प्रकाश स्रोत

2. विला बुद्धिमान प्रकाश व्यवस्था

3. वायरलेस इंटेलिजेंट लाइटिंग सिस्टम तक पहुंचा जा सकता है

4. संग्रहालय प्रकाश व्यवस्था

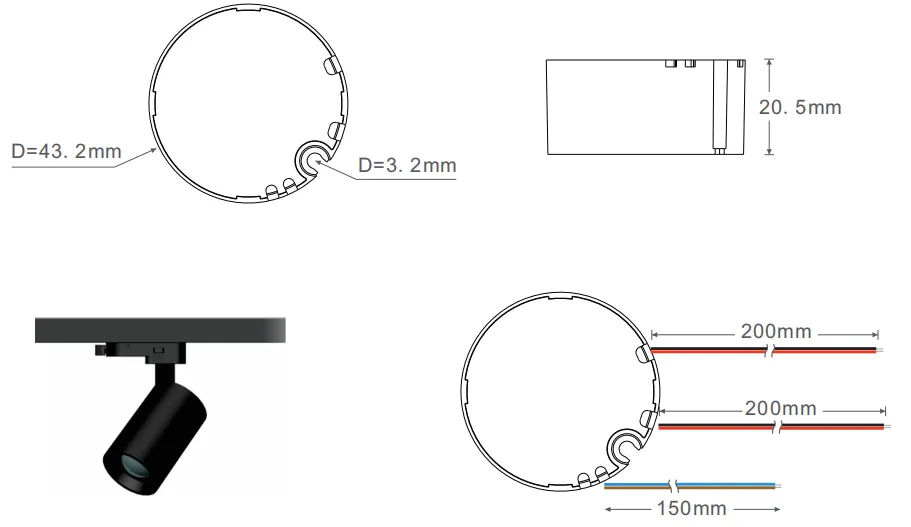

आयाम:

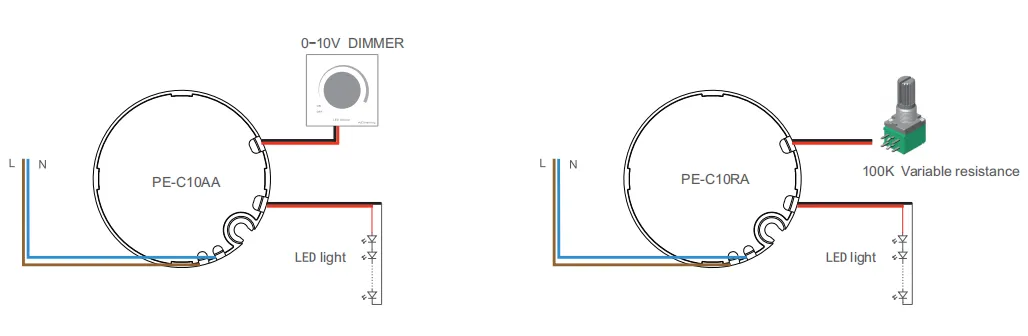

वायरिंग:

उपयोग के लिए निर्देश:

उत्पाद का इनपुट टर्मिनल एसी लाइव लाइन एल और जीरो लाइन एन से जुड़ा है, और आउटपुट टर्मिनल उत्पाद पहचान के अनुसार वायर्ड है। सकारात्मक और नकारात्मक ध्रुवों पर ध्यान दें.

1. इस बिजली आपूर्ति का उपयोग करते समय, कृपया इनपुट अंत और आउटपुट अंत में अंतर करने पर ध्यान दें। कृपया सही ढंग से तार लगाएं और जांच के बाद ही बिजली चालू करें।

2. कृपया पहले डीसी आउटपुट पर लोड कनेक्ट करें, पुष्टि करें कि यह सही है, और फिर बिजली की आपूर्ति कनेक्ट करें।

3. उत्पाद की इनपुट वोल्टेज रेंज ac20-250v है, जिसका उपयोग निर्दिष्ट लोड रेंज के भीतर किया जाता है और परिवेश का तापमान - 20 से + 55 है, ऐसे वातावरण में जो उत्पाद की सेवा शर्तों को पूरा करता है,

उत्पाद पर 3 साल की निःशुल्क वारंटी है। उपयोग के दौरान सामान्य समस्याओं का समाधान:

1. चालू होने पर उत्पाद काम नहीं करता है: 1. जांचें कि दबाव रेखा ठीक से जुड़ी हुई है या नहीं,

2. क्या सिग्नल नियंत्रण रेखा सही है,

3. क्या इनपुट और आउटपुट गलत तरीके से जुड़े हुए हैं

4. जांचें कि क्या सिग्नल लाइन शॉर्ट सर्किट है (क्या डिस्कनेक्ट होने पर सिग्नल लाइट चालू की जा सकती है)।

2. चूंकि बिजली की आपूर्ति लो-वोल्टेज लाइन नंबर द्वारा नियंत्रित की जाती है, इसलिए परिरक्षित सिग्नल लाइनों का उतना ही उपयोग किया जाएगा

वास्तविक उपयोग में नियंत्रण मात्रा और दूरी सुनिश्चित करना संभव है।

0-10V और 1-10V के बीच अंतर:

1. इस बिजली आपूर्ति का उपयोग करते समय, कृपया इनपुट अंत और आउटपुट अंत में अंतर करने पर ध्यान दें। कृपया तार करें

सही ढंग से और जांच के बाद ही बिजली चालू करें।

3. उत्पाद की इनपुट वोल्टेज रेंज ac20-250v है, जिसका उपयोग निर्दिष्ट लोड रेंज के भीतर किया जाता है और परिवेश का तापमान - 20 से + 55 है,

ऐसे वातावरण में जो उत्पाद की सेवा शर्तों को पूरा करता है, उत्पाद को 3 साल की मुफ्त वारंटी मिलती है।
